变频空调器室外机的结构

    变频空调器室外机的结构基本相同，均是由室外风扇组件、变频压缩机、管路组件、闸阀组件和电路板等构成，其结构如图1-13所示。

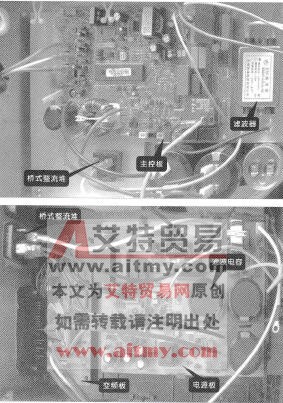

    变频空调器室外机由其电源电路板上的通信电路实现与室内机的信号传输，接收由室内机传输的控制信号，并送入控制电路中，由控制电路对室外机的各个部分进行控制，将控制信号送入变频驱动电路、四通阀、室外风扇等部分。如图1-14所示为变频空调器室外机的电路结构。



图1-12分体柜式变频空调器室内机的操作显示接收电路



图1-13变频空调器室外机的结构

1.电源电路

    变频空调器室外机的电源电路主要由多个熔断器、滤波电容、整流元件、三端稳压器等构成，如图1-15所示。

2.通信电路

    室外机的通信电路位于室外机的电源板上，其位置、结构如图1-15所示。室外机的通信电路与室内机的通信电路共同构成变频空调器的通信电路，用于室内、室外控制信号的传输。



图1-14变频空调器室外机的电路结构



图1-15变频空调器室外机的电源电路

3.控制电路

    室外机的控制电路主要由微处理器、反相器、继电器等元器件构成，由微处理器接收到室内机的控制信号后，便对室外机的各个部件传输控制信号，同时接收由室外机各个传感器和检测电路等传输的信号，其结构如图1-16所示。



图1 16变频空调器室外机的控制电路

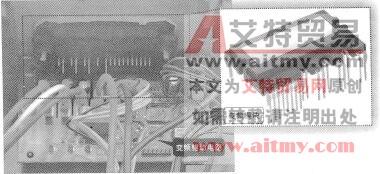

4.变频驱动电路

    变频驱动电路主要由变频模块及其驱动电路构成，变频驱动电路用于驱动变频压缩机运转，是变频空调器用于区别定频空调器的最为主要的部分，其结构如图1-17所示。



图1 17变频空调器室外机的变频驱动电路
