变频空调器驱动电路主要元器件的检测

    经检测测得微处理器输出的驱动信号电压值正常，则需对室内风扇电机的

驱动电路中的主要元器件进行检测，即对固态继电器（光控双向晶闸管）IC05进行检测。如图3-44所示为室内风扇电机的驱动电路。

图3-44室内风扇电机的驱动电路

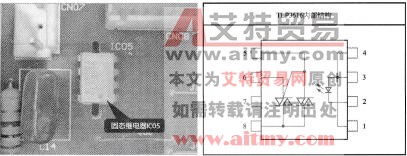

    如图3-45所示为固态继电器（光控双向晶闸管）IC05 (TLP3616)的内部结构。变频空调器室内机，通常都使用固态继电器，来控制室内风扇电机的运转。



图3-45固态继电器IC05 (TLP3616)的内部结构

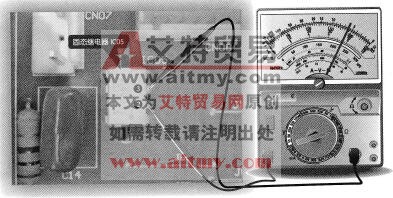

    将万用表调至“×1k”欧姆挡，黑表笔搭在③脚上，红表笔搭在②脚上，检测固态继电器IC05内部发光二极管的正向阻抗，如图3-46所示。正常情况下，可测得阻值为6kΩ。将红黑表笔代换，检测发光二极管的反向阻抗，正常情况下，可测得阻值为9kΩ。

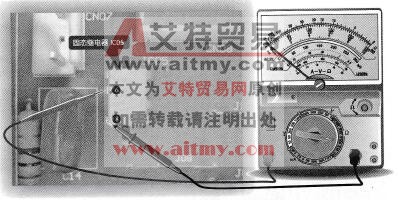

    再对固态继电器IC05的⑥、⑧脚阻值进行检测，黑表笔搭在⑧脚上，红表笔搭在⑥脚上，检测固态继电器IC05内部双向晶闸管的阻值，如图3-47所示。在截止状态下，可测得阻值为无穷大。



图3-46检测固态继电器②、⑧脚阻值



图3-47检测固态继电器⑥、⑧脚阻值

    若检测出的阻值与正常值偏差较大，说明固态继电器IC05损坏，需要对其进行更换。若固态继电器IC05良好，应继续对驱动电路中的其他元器件进行检测，查找故障点。
