变频空调器室内机风扇组件的工作原理

    如图3-37所示为分体壁挂式变频空调器室内风扇组件的工作原理。室内风扇运转

    后，室内空气会强制对流。此时，室内空气从室内机的吸气栅进入，经过蒸发器降温。除湿后，在风扇带动下，从室内机的出风口排出。



图3-37室内风扇组件的工作原理

    如图3-38所示为变频空调器室内风扇组件的信号流程框图。1变频空调器室内机微处理器接收到遥控信号后，启动空调器开始运行。2同时过零检测电路将基准信号送入微处理器中。3然后，微处理器将驱动信号送到室内风扇电机驱动电路中，4由驱动电路控制风扇运转，静风扇电机运转后，霍尔元件将检测的反馈信号（风速检测信号）通过风速检测电路送到微处理器中，由微处理器控制并调整风扇的转速。



图3-38变频空调器室内风扇组件的信号流程框图

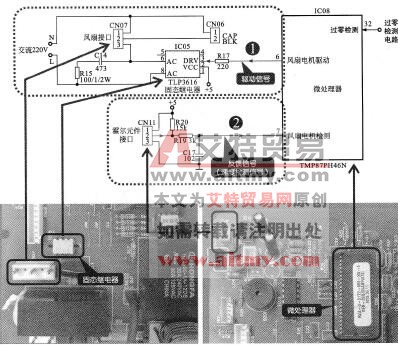

    如图3-39所示为海信KFR-35GW/06ABP变频空调器室内机风扇驱动电路。从图中可以看出，1室内机微处理器IC08 (TMP87PH46N)的⑥脚向固态继电器（光控双向晶闸管）IC05 (TLP3616)送出驱动信号，送入IC05的⑧脚，控制固态继电器IC05导通，从而接通室内风扇电机的供电，使风扇运转。2风扇运转后，霍尔元件开始检测风速，经由接口CN11将风速检测信号送入微处理器IC08的⑦脚，使微处理器及时对风扇电机的转速进行精确控制。



图3-39海信KFR-35GW/06ABP变频空调器室内机风扇驱动电路
