WINCC按钮设置密码教程

WINCC按钮设置密码教程
1. 先建立一些变量，如下图：

以上为内部变量，变量“密码窗口显示”用来显示密码框，变量“横C3窗口显示”用来显示当密码正确后显示要显示的内容，密码错误将不显示，变量“密码输入1”用来供用户输入密码。
2. 再建立一个内部变量，可以叫做“原始密码”，无符号32位数，用来存储原始密码，初始密码设定好，将来用户输入的密码可以和它比较，一致则正确。
3. 设计一个密码窗口，如下图：

外框是一个“矩形”，“请输入密码”为静态文本，密码框为“输入/输出域”，“叉子”和“确定”为两个按钮。

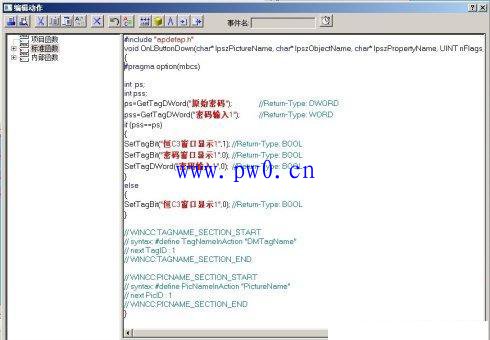

4. 在“确定”按钮的属性里，给鼠标按左键事件加上“C动作”，代码如下图：

5. 其它的把相应属性改一下就可以了。
