旋转编码器的输出形式讲解

1. 集电极开路输出

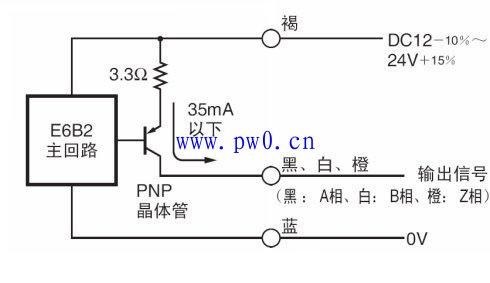

集电极开路输出是以输出电路的晶体管发射极作为公共端，并且集电极悬空的输出电路。一般分为NPN集电极开路输出（见图一）和PNP集电极开路输出（见图二）。

图一

图二
2. 电压输出

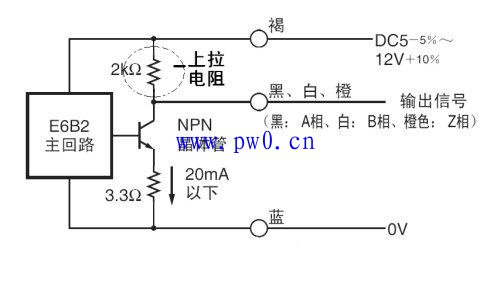

电压输出是在集电极开路输出的电路基础上，在电源间和集电极之间接了一个上拉电阻，使得集电极和电源之间能有一个稳定的电压状态，见图三。

图三
3. 互补输出

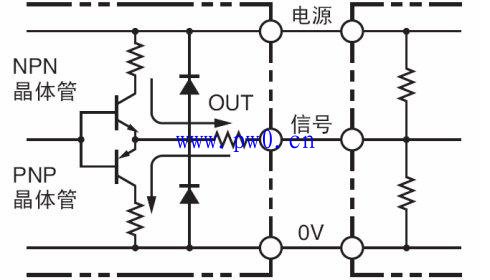

互补输出是输出上具备NPN和PNP两种输出晶体管的输出电路。根据输出信号的[H]、[L]，2个输出晶体管交互进行[ON]、[OFF]动作，比集电极开路输出的电路传输距离能稍远，也可与集电极开路输入机器（NPN、PNP）连接。输出电路见图四。

图四
4. 线性驱动输出

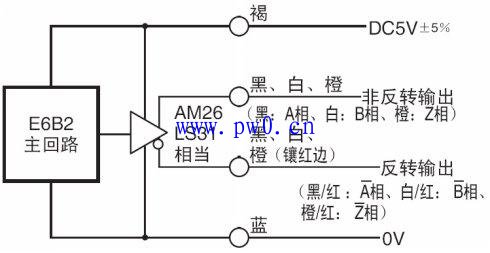

线性驱动输出是采用RS-422标准，用AM26LS31芯片应用于高速、长距离数据传输的输出模式。信号以差分形式输出，因此抗干扰能力更强。输出信号需专门能接收线性驱动输出的设备才能接收。输出电路见图五。

图五
