浮漂开关安装调整方法图解

浮漂开关安装调整方法图解

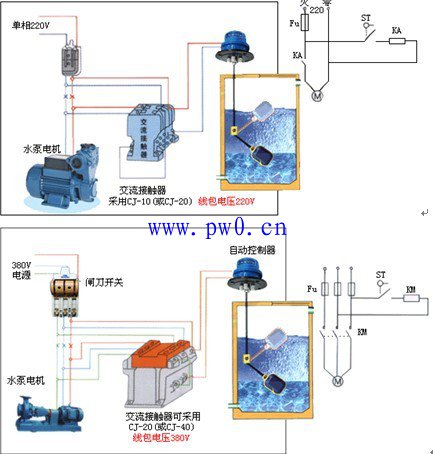

浮漂开关常用在水箱供水、自动控制、污水泵控制等系统电路中

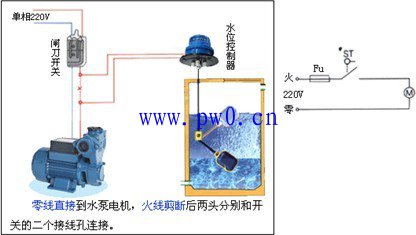

在供水系统中
使用“黑色”和“褐色”的电线，
浮球在上水位时，接点是处在接通状态
浮球在下水位时，接点是不通的状态
重锤的装置法：
1、将浮球开关的电线从重锤的中心下凹圆子L处穿入后，轻轻推动重锤，使嵌在圆孔上方的橡胶环因电线头之推力而脱落，（如果有必要的话，也可用螺丝刀把此橡胶环拆下）再将这个脱落的橡胶环套在电缆上你所想因定重锤以设定水位之置。轻轻的推动重锤拉出电缆，直到重锤中心扣住橡胶环，重锤只要轻扣在橡胶环中就不会滑落，此橡胶环如果遗失或损坏，可用轻裸铜线扣入电缆代替。重锤为要求才附之配件请将电缆直接拉至配电箱，尽量避免中间使用接头，若不得以使用接头时，绝不可将电缆接头侵入水中。
