西门子stl编程指令说明

来源:艾特贸易2017-03-17

简介西门子stl编程指令说明 步进梯形指令,简称步进指令。三菱FX系列PLC有两条步进指令:STL和RET,STL是步进开始指令,RET是步进结束指令。利用这两条指令就可以很方便地对顺序控制系统

西门子stl编程指令说明
步进梯形指令,简称步进指令。三菱FX系列PLC有两条步进指令:STL和RET,STL是步进开始指令,RET是步进结束指令。利用这两条指令就可以很方便地对顺序控制系统的功能图进行编程。图6-8给出了步进指令STL的使用说明。步进指令只有与状态继电器S配合,才具有步进功能。使用STL指令的状态继电器动合触点,称为STL触点,没有动断的STL触点。顺序功能图与梯形图有严格的对应关系,每个状态器有三个功能:驱动有关负载、指定转换条件和指定转换目标。

STL指令使用说明

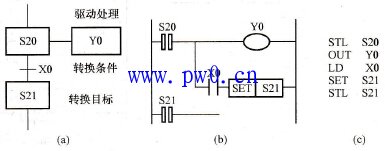

(a)顺序功能图;(b)梯形图;(c)指令表
STL触点与左母线连接,与STL相连的起始触点要使用LD或LDI指令。使用STL指令使新的状态置位,前一状态自动复位。STL触点接通后,与此相连的电路被执行,当STL触点断开时,与此相连的电路停止执行。
在图6-8中,当S20为活动步时,S20的STL触点接通,负载Y0接通。当转换条件X0成立时,下一步S21将被置位,同时PLC自动将S20断开(复位),Y0也断开。注意同一状态继电器的STL触点只能使用一次(并行序列的合并除外)。梯形图中同一元件的线圈可以被不同的STL触点驱动,即使用STL指令时,允许双线圈输出。使用STL指令后,LD点移至STL接点的右侧,一直到出现下一条STL指令或者出现RET指令为止。RET指令在一系列的STL指令最后编写,执行RET指令意味着步进梯形图的结束,使LD点返回母线。RET指令可多次编程。若在STL指令的最后没有编写RET指令,则程序会出错,PLC不能运行。RET指令使用说明如图6-9所示。

RET指令使用说明
