西门子224xp接线图

产品cpu224xp在CPU上集成了两个模拟量输入端口和一个模拟量输出端口。模拟量I/O有自己的一组端子，如果不用，端子可以移走。
表1. CPU 224 XP本体模拟量I/O规格
  电压信号 电流信号 模拟量输入 x 2 ±10 V － 模拟量输出 x 1 0 - 10 V 0 - 20 mA CPU 224 XP 的模拟量输入/输出通道的精度为 10 位，这与模拟量扩展模块的精度不同。具体参数请看《S7-200系统手册》的附录－CPU224 XP模拟量I/O
参数表。 CPU 224 XP上的模拟量输入转换速度比模拟量扩展模块慢，要求高的场合请使用西门子plc模拟量扩展模块。
CPU 224 XP 集成模拟量I/O接线

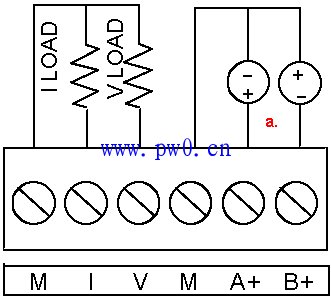

CPU 224 XP本体集成的模拟量I/O接线图如下：

图1. 接线图
图中：
此处表示A+和B+都可以接±10V信号
电流型负载接在I和M端子之间
电压型负载接在V和M端子之间
常问问题
1. CPU 224 XP本体上有没有电流信号模拟量输入？
没有。
2.CPU 224 XP本体上的模拟量输入为何响应速度是250ms，不同于模拟量扩展模块的数据？
是这样的。CPU 224 XP本体上的模拟量I/O芯片与模拟量模块所用的不同，应用的转换原理不同，因此精度和速度不一样。
3.CPU 224 XP的本体模拟量I/O如何寻址？
CPU 224 XP本体上的模拟量输入通道的地址为AIW0和AIW2；模拟量输出通道的地址为AQW0。
4. CPU 224 XP后面挂的模拟量模块的地址如何分配？
s7-200plc的模拟量I/O地址总是以2个通道/模块的规律增加。所以CPU 224 XP后面的第一个模拟量输入通道的地址为AIW4；第一个输出通道的地址为AQW4，AQW2不能用。
5.CPU 224 XP上的模拟量输入是否需要在“系统块”中设置滤波？
由于CPU 224 XP本体上的模拟量转换芯片的原理与扩展模拟量模块不同，不需要选择滤波。
