变频器输出频率不能上升到预定值故障排除

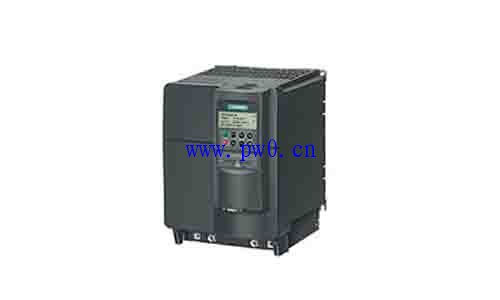

　案例现象：一台西门子M430变频器，功率30kW，拖动一台17．5kw水泵恒压供水。管道压力设为0．2MPa，变频器上限频率设为50Hz。变频器工作时频率上升到40Hz时就不再上升，水压没有达到预定要求，变频器F0005(过载)故障。

　　案例分析：该变频器采用接点压力表作为压力控制，控制变频器的升速端子和降速端子。当用水量大时，变频器的输出频率上升到40Hz时，报过载，频率不再上升，管道压力为0．05MPa。当用水量少时，变频器输出频率可以上升到43Hz，管道压力可上升到0．13MPa。查看过载电流，为33A，是17．5kW电动机的额定电流。根据此现象分析，一种可能是电动机出现了轻微短路造成电流增大。但该电动机是深井泵电动机，如果绕组有漏电情况必报接地，看来电动机损坏的可能性不大。
　　故障排除：杭州变频器维修中心询问用户，原来用户为了提高供水量，将原来的17．5kw电动机改换为25kw，而变频器的参数没作相应改动。变频器还是按照17．5kw电动机的参数运行。西门子变频器具有电流限制功能，当达到设定的电流时变频器的输出频率就不再升高。重新按照25kw电动机设置变频器的工作电流，变频器工作正常。
　　结论：该例是变频器参数设置不合理造成的过载。
