变频器充电起动电路故障排除

变频器充电起动电路故障排除

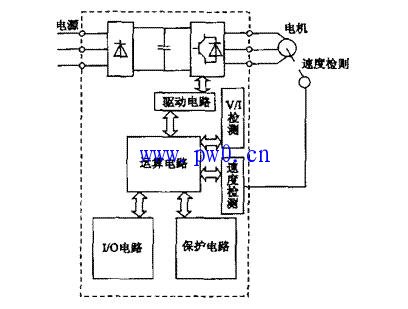

　　通用变频器一般为用压型变频器，采用交—直—交工作方式。当变频器刚上电时，由于直流侧的平波电容容量非常大，充电电流很大，通常采用一个起动电阻来限制充电电流，常见的两种变频起动电路。充电完成后，控制电路通过继电器的触点或昌闸管将电阻短路。起动电路故障一般表现为起动电阻烧坏，变频器报警显示为直流线线电压故障。一般，变频器的设计时，为了减小变频器的体积而选择较小起动电阻，其值多为10—50Ω，功率为10—50W；当变频器的交流输入电源频繁接通，或者旁路触器的触点接触不良时，都会导致起动电阻烧坏。

　　因此在替换电阻的同时，必须找出原因，如果故障是由输入侧电源频率开始引起的，必须消除这种现象才能将变频器投入使用，如果故障只由旁路触元件引起，则必须更换这些器件。
