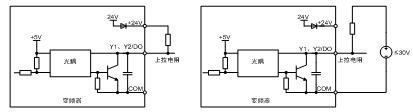

1、开路集电极Y1、Y2的接线：

　　a）使用内部电源
　　b）使用外部电源
　　备注：A、上拉电阻的选择：需要根据电源容量来选择，我们内部“+24V”的电源容量为200mA，所以上拉电阻最小为120欧，一般选择为2K左右，但是作为PLC的脉冲输入，需要根据PLC输入端子的阻抗来匹配；
　　B、多功能输入端子的好坏判断：在不导通的情况下，“+24V”和“Y1”、“Y2”之间没有电压，在导通的情况下“+24V”和“Y1”、“Y2”之间有24V电压。

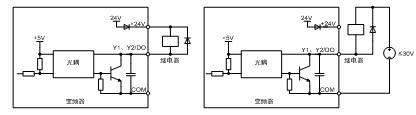

　　2、继电器的输出接线：

　　a）使用内部电源
　　b） 使用外部电源
　　备注：请注意继电器线圈的“+”、“-”不能接反。
