贴片三极管引脚标识图形符号

贴片三极管的文字符号为"VT”，图形符号如图1-1所示。图形符号中的箭头表示电流方向。

【图1-1】三极管的图形符号
NPN型管工作时，集电极c和基极b接正电，电流由集电极c和基极b流向发射极e。PNP型管工作时，集电极c和基极b接负电，电流由发射极e流向集电极c和基极b。
贴片三极管的引脚
贴片三极管具有三只引脚，分别是基极b、发射极e和集电极c，使用中应识别清楚。绝大多数小功率三极管的引脚均按e-b-c的标准顺序排列，并标有标志，如图1-2所示。但也有例外，如某些三极管型号有后缀"R”，其引脚排列顺序往往是e-c-b。

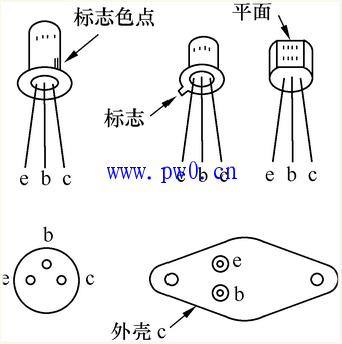

【图1-2】三极管的引脚标识
