稳压二极管的伏安特性曲线

稳压二极管是利用PN结反向击穿特性所表现出的稳压性能制成的器件。稳压二极管也称齐纳二极管或反向击穿二极管，在电路中起稳定电压作用。它是利用二极管被反向击穿后，在一定反向电流范围内反向电压不随反向电流变化这一特点进行稳压的。稳压二极管通常由硅半导体材料采用合金法或扩散法制成。它既具有普通二极管的单向导电特性，又可工作于反向击穿状态。在反向电压较低时，稳压二极管截止；当反向电压达到一定数值时，反向电流突然增大，稳压二极管进入击穿区，此时即使反向电流在很大范围内变化时，稳压二极管两端的反向电压也能保持基本不变。但若反向电流增大到一定数值后，稳压二极管则会被彻底击穿而损坏。
稳压二极管的伏安特性曲线如下。

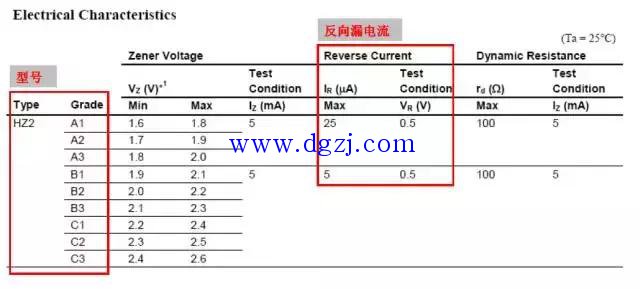

稳压二极管的通用规格

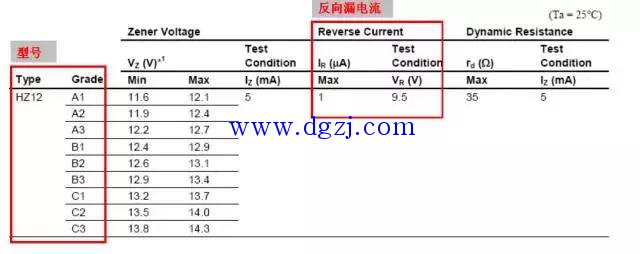

稳压二极管的具体规格

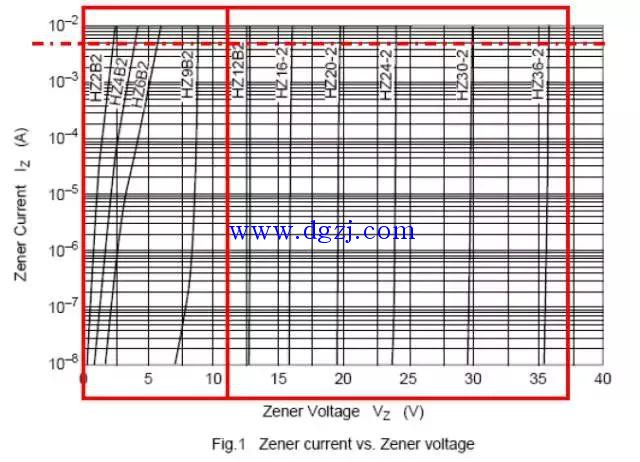

系列稳压二极管的电流特性比较

稳压二极管的温度特性和Derating
