移相全桥拓扑图及移相全桥电路原理图

移相全桥拓扑图及移相全桥电路原理图


上图是移相全桥的拓扑图，各个元件的意义如下：
Vin：输入的直流电源
T1-T4：4个主开关管，一般是MOSFET或IGBT
T1,T2称为超前臂开关管，T3,T4称为滞后臂开关管
C1-C4：4个开关管的寄生电容或外加谐振电容
D1-D4：4个开关管的寄生二极管或外加续流二极管
VD1,VD2:电源次级高频整流二极管
TR：移相全桥电源变压器
Lp：变压器原边绕组电感量
Ls1,Ls2:变压器副边电感量
Lr：变压器原边漏感或原边漏感与外加电感的和
Lf：移相全桥电源次级输出续流电感
Cf: 移相全桥电源次级输出电容
RL: 移相全桥电源次级负载

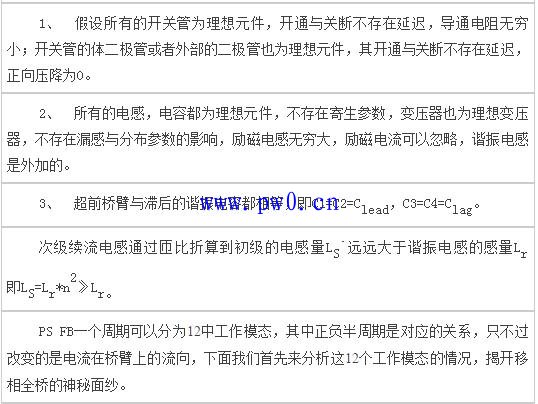

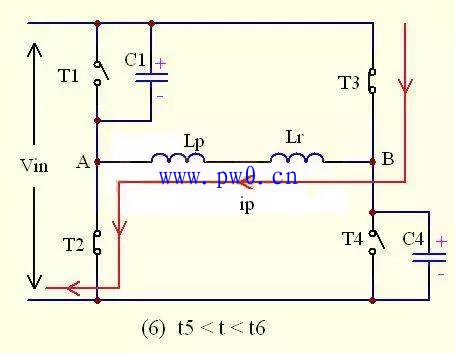

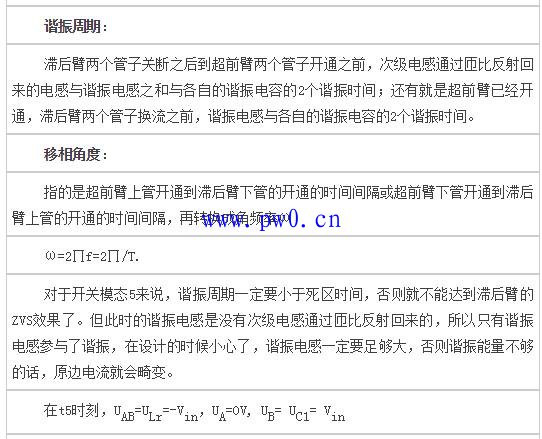

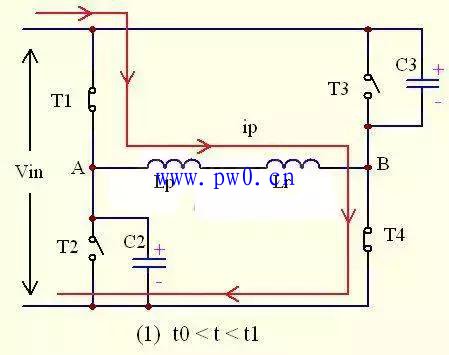

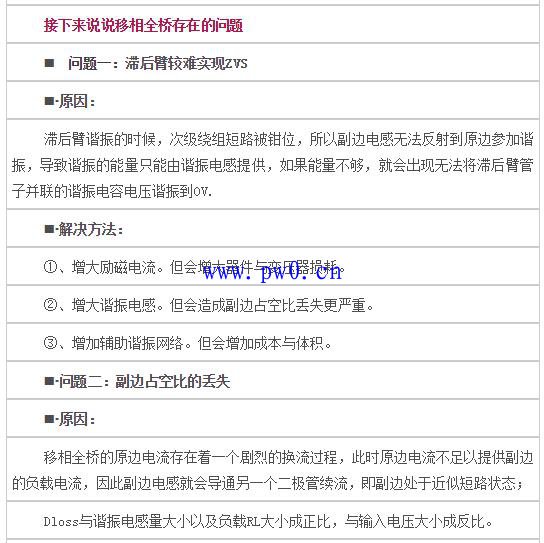

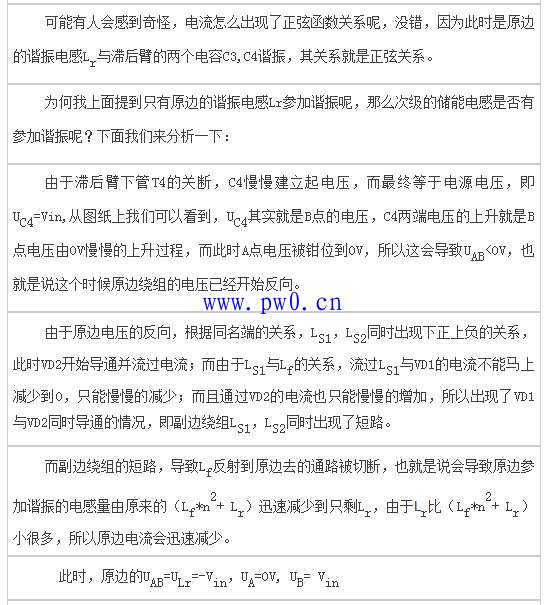

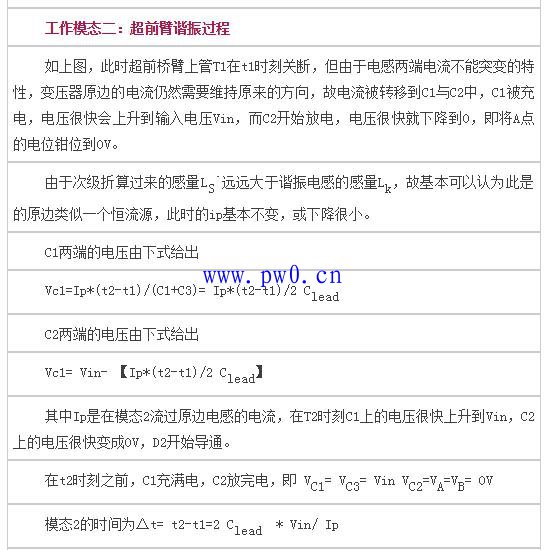

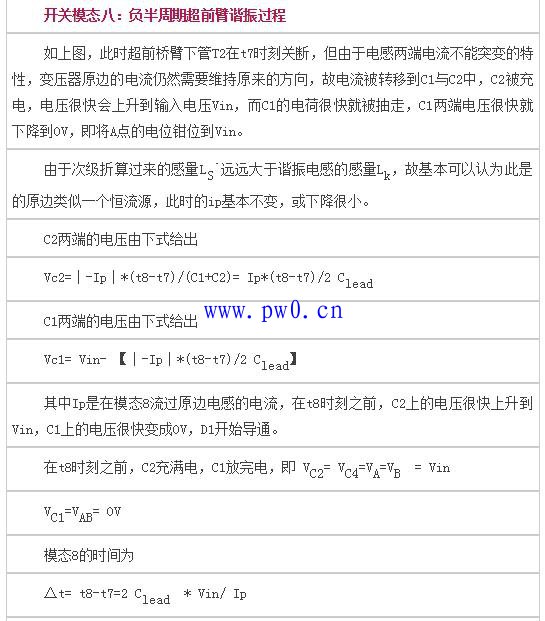

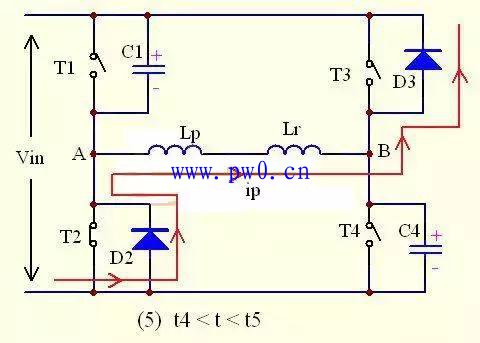

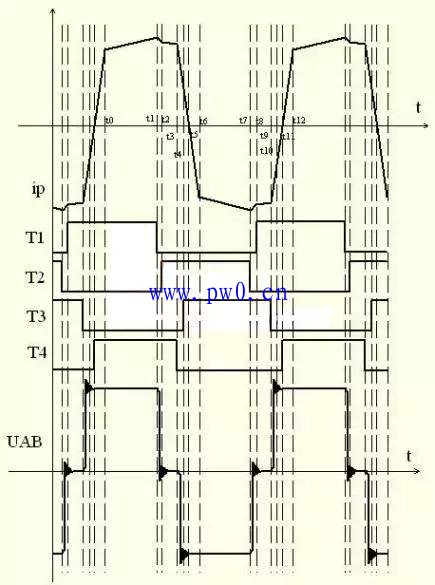

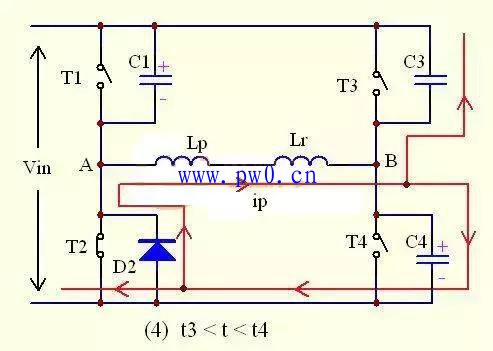

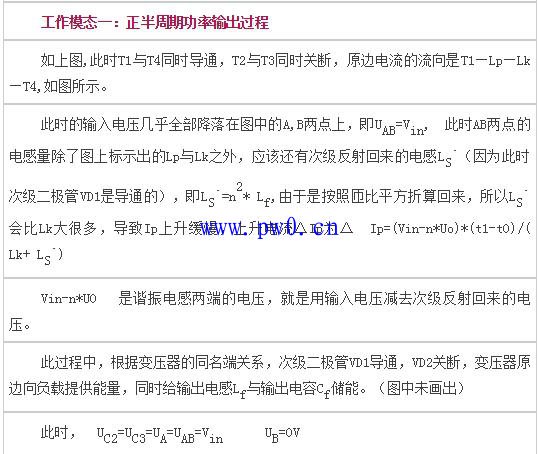

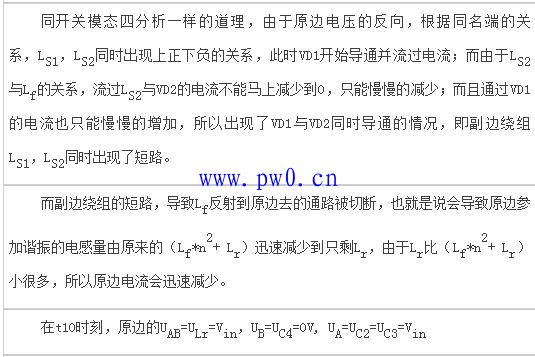

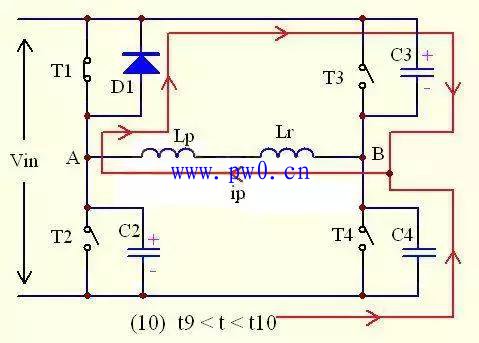

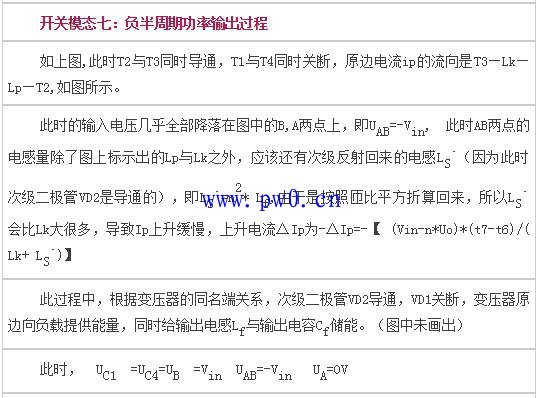

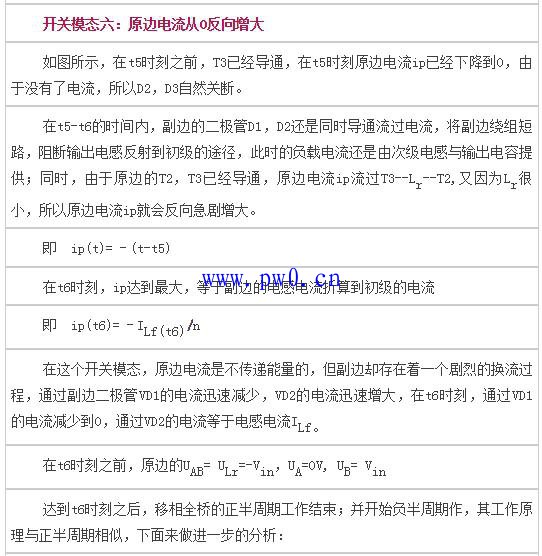

因为是做理论分析，所以要将一些器件的特性理想化，具体如下：
