电子元件振荡器作用及图解

电子元件振荡器作用及图解
简单地说就是一个频率源，一般用在锁相环中。详细说就是一个不需要外信号激励、自身就可以将直流电能转化为交流电能的装置。一般分为正反馈和负阻型两种。所谓“振荡”，其涵义就暗指交流，振荡器包含了一个从不振荡到振荡的过程和功能。能够完成从直流电能到交流电能的转化，这样的装置就可以称为“振荡器”。其一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。振荡器主要RC，LC振荡器、数显往复水浴恒温振荡器和晶体振荡器 。
1．RC振荡器采用RC网络作为选频移相网络的振荡器统称为RC正弦振荡器,属音频振荡器。它是没有输入信号的，带选频网络的正反馈放大器。RC振荡器特点：简便，选频作用差，振幅不稳，频率调节不便，一般用于频率固定且稳定性要求不高的场合。频率范围：几赫-数十千赫，可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。

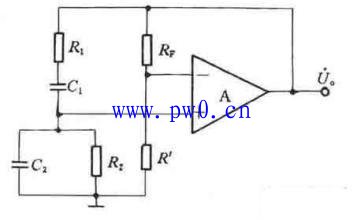

简单RC电路图
2. LC振荡器采用LC振荡回路作为移相和选频网络的正反馈振荡器称为LC振荡器。是指用电感L、电容C组成选频网络的振荡电路，用于产生高频正弦波信号，常见的LC正弦波振荡电路有变压器反馈式LC振荡电路 、电感三点式LC振荡电路和电容三点式LC振荡电路。LC振荡电路的辐射功率是和振荡频率的四次方成正比的，要让LC振荡电路向外辐射足够强的电磁波，必须提高振荡频率，并且使电路具有开放的形式。

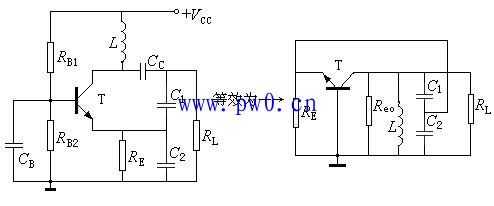

lc振荡器图
3．晶体振荡器是指从一块石英晶体上按一定方位角切下薄片（简称为晶片），石英晶体谐振器，简称为石英晶体或晶体、晶振[1]；而在封装内部添加IC组成振荡电路的晶体元件称为晶体振荡器。其产品一般用金属外壳封装，也有用玻璃壳、陶瓷或塑料封装的。晶振在应用具体起到的作用，微控制器的时钟源可以分为两类：基于机械谐振器件的时钟源，如晶振、陶瓷谐振槽路；RC（电阻、电容）振荡器。一种是皮尔斯振荡器配置，适用于晶振和陶瓷谐振槽路。

晶体振荡器
4．数显往复水浴恒温振荡器(又称水浴恒温摇床)是一种温度可控的恒温水浴槽和振荡器相结合的生化仪器,是植物、生物、微生物、遗传、病毒、环保、医学等科研、教育和生产部门作精密培养制备不可缺少的实验室设备。
