自制简易调频无线话筒电路图

来源:艾特贸易2017-03-18

简介自制简易调频无线话筒 电路图 下图为调频无线话筒的电路图,电路非常简洁,没有多余的器件。高频三极管V1和 电容 C3、C5、C6组成一个电容三点式的振荡器,对于初学者我们暂时不要

自制简易调频无线话筒电路图

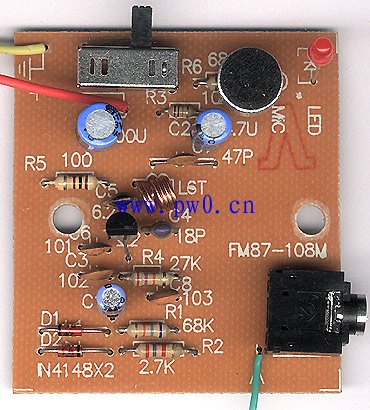

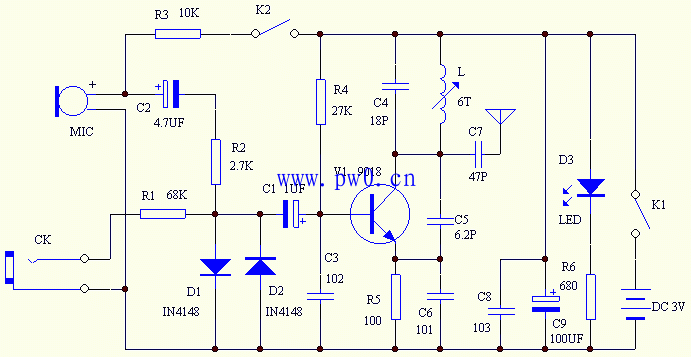

下图为调频无线话筒的电路图,电路非常简洁,没有多余的器件。高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器,对于初学者我们暂时不要去琢磨电容三点式的具体工作原理,我们只要知道这种电路结构就是一个高频振荡器就可以。三极管集电极的负载C4、L组成一个谐振器,谐振频率就是调频话筒的发射频率,根据图中元件的参数发射频率可以在88~108MHZ之间,正好覆盖调频收音机的接收频率,通过调整L的数值(拉伸或者压缩线圈L)可以方便地改变发射频率,避开调频电台。发射信号通过C7耦合到天线上再发射出去。
