恒流源在宽电压输入模块中的应用

在模块电源中，小功率电源的短路保护一般不外接短路保护电路，这种模块的特点是功率小，体积小，成本低；适合当前竞争激烈的市场；然而它们本身存在一个致命的特点，短路保护功能和启动能力存在矛盾，启动能力强，短路保护就会变差；短路保护变强，启动能力就会变弱。特别是在需要超宽电压范围输入的情况下，启动能力跟短路能力更不好兼容。

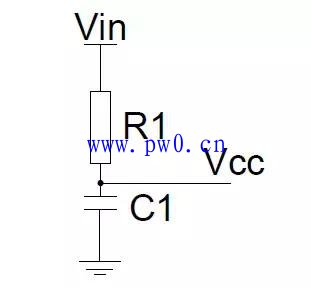

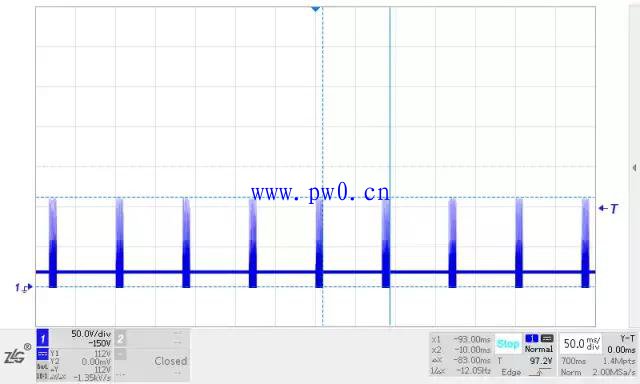

举个例子，E4805UHBD-15W，18~72VDC输入，15W输出的模块电源，如果是用电阻加电容组成RC启动电路如图6，电流会随输入电压的变化，低压和高压短路时，打嗝周期会相差很大，短路功率高压输入时会较大；调好低压启动能力和短路保护后，高压短路保护就会变差，启动能力超强，反过来调好高压启动和短路能力，低压的短路保护能力很好，但是，启动能力很差，会出现启动不良现象。

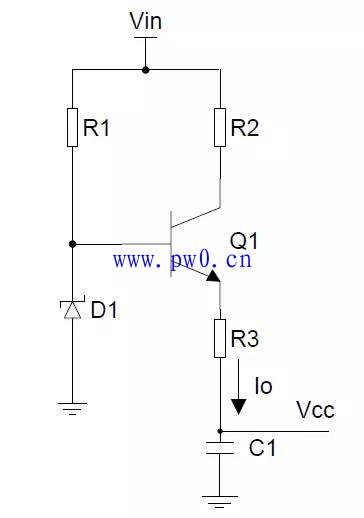

为了解决以上矛盾，把启动电路改为用一个恒定电流的电路替代，如图，输入电流基本不会随输入电压的变化而变化，两种启动电路，低压提供相同的启动电流，高压短路时，第二种启动电路的短路功耗会小很多，低压和高压的短路周期也会较接近。

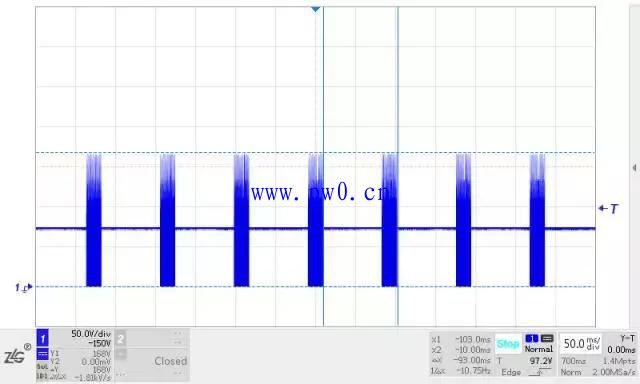

如图所示，是采用了恒流电路，测试的短路波形图，用恒流电路替代电阻启动解决了启动和短路的矛盾。
