　晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。这种晶体有一个很重要的特性，如果给它通电，它就会产生机械振荡，反之，如果给它机械力，它又会产生电，这种特性叫机电效应。他们有一个很重要的特点，其振荡频率与他们的形状，材料，切割方向等密切相关。由于石英晶体化学性能非常稳定，热膨胀系数非常小，其振荡频率也非常稳定，由于控制几何尺寸可以做到很精密，因此，其谐振频率也很准确。根据石英晶体的机电效应，我们可以把它等效为一个电磁振荡回路，即谐振回路。他们的机电效应是机-电-机-电的不断转换，由电感和电容组成的谐振回路是电场-磁场的不断转换。在电路中的应用实际上是把它当作一个高Q值的电磁谐振回路。由于石英晶体的损耗非常小，即Q值非常高，做振荡器用时，可以产生非常稳定的振荡，作滤波器用，可以获得非常稳定和陡削的带通或带阻曲线。

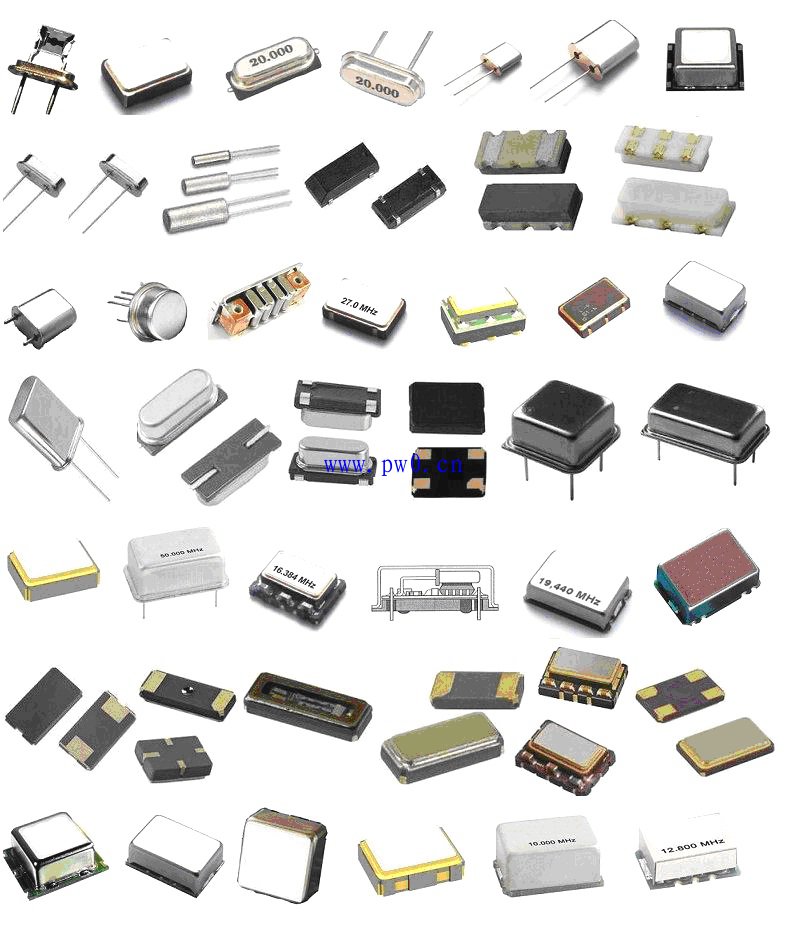

　　贴片晶振主要规格尺寸：520（2.5×2.0mm）、3215（3.2×1.5mm）、3225（3.2×2.5mm）、4025（4.0×2.5mm）、5032（5.0×3.2mm）、6035（6.0×3.5mm）、7050（7.0×5.0mm）、8045（8.0×4.5mm）等。

　　贴片晶振主要应用于：电脑周边产品、控制器、安防监控设备、蓝牙模块、鼠标、键盘、插卡音箱、无线发射模块、数字高清音视频播放器、卫星接收系统、汽车导航仪、汽车影音系统、手机、读卡器、U盘、移动硬盘、遥控器、无线路由器、游戏机周边产品、电话机、蓝牙耳机等等。

　　贴片晶振即SMD晶振，贴片晶振采用表面贴装技术制造封装的微小型化无插脚的晶体谐振器。具有体积小，焊接方便，高频率稳定等优势，符合现代消费电子产品超小型，薄型，质地轻的特点，适用于各种数字电路当中。贴片晶振也分为无源晶振和有源晶振两种类型。无源晶振需要借助于时钟电路才能产生振荡信号，自身无法振荡起来，所以“无源晶振”这个说法并不准确；有源晶振是一个完整的谐振振荡器。石英晶体振荡器与石英晶体谐振器都是提供稳定电路频率的一种电子器件。石英晶体振荡器是利用石英晶体的压电效应来起振，而石英晶体谐振器是利用石英晶体和内置IC共同作用来工作的。振荡器直接应用于电路中，谐振器工作时一般需要提供3.3V电压来维持工作。振荡器比谐振器多了一个重要技术参数：谐振电阻（RR），振器没有电阻要求。RR的大小直接影响电路的性能，因此这是各生产厂家竞争的一个重要参数。
