贴片电阻阻值标示图解说明

贴片电阻阻值标示图解说明

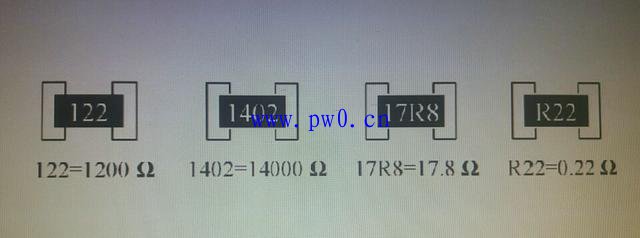

贴片电阻的特点：它的阻值一般都标示在本体上(如下图)

　贴片电阻阻值标注方法

　　1．E-24标注方法

　　E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K）

　　（1） 常用电阻标注

　　XXY XX代表底数，Y代表指数

　　例如

　　470 = 47Ω

　　103 = 10kΩ

　　224 = 220kΩ

　　（2） 小于10欧姆的电阻的标注

　　用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点

　　例如

　　1R0 = 1.0Ω

　　R20 = 0.20Ω

　　5R1 = 5.1Ω

　　R007 = 7.0mΩ

　　4m7 = 4.7mΩ

　　2．E-96标注方法

　　E-96标注法有三位有效数字，精度在±1%（-F）

　　（1） 常用电阻标注

　　XXXY XXX代表底数，Y代表指数

　　例如

　　4700 = 470Ω

　　1003 = 100kΩ

　　2203 = 220kΩ

　　（2） 小于10欧姆的电阻的标注

　　用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点

　　例如

　　1R00 = 1.00Ω

　　R200 = 0.200Ω

　　5R10 = 5.10Ω

　　R007 = 7.00mΩ

　　4m70 = 4.70mΩ

　　（3） E-96 Multiplier Code标注法

　　XXY

　　XX 代表底数的代码，具体数值可从Multiplier Code表中查找

　　Y 代表指数的代码，具体数值也要从Multiplier Code表中查找

　　例如：

　　18A = 150Ω

　　02C = 10.2kΩ
