电子爱好者学习焊接和拖焊技术图解

电子爱好者学习焊接和拖焊技术图解
一、训练目的
　　学会五步焊接法，练习拖焊技术。
　　练习拖焊技术的目的是为了用万能板焊接电子制作产品，只有拖焊技术成熟了，焊接出来的电路板的电气性能才稳定、可靠，作为一个电子初学者，这是必须掌握的实践技能之一。
　　建议初学者练习二到三块万能板（7*9CM），达到要求后才可以焊接电子制作产品，否则请坚持练习拖焊技术，直到合格。
　　二、训练材料准备

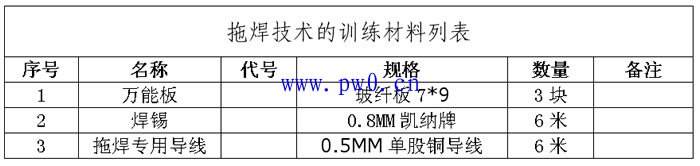

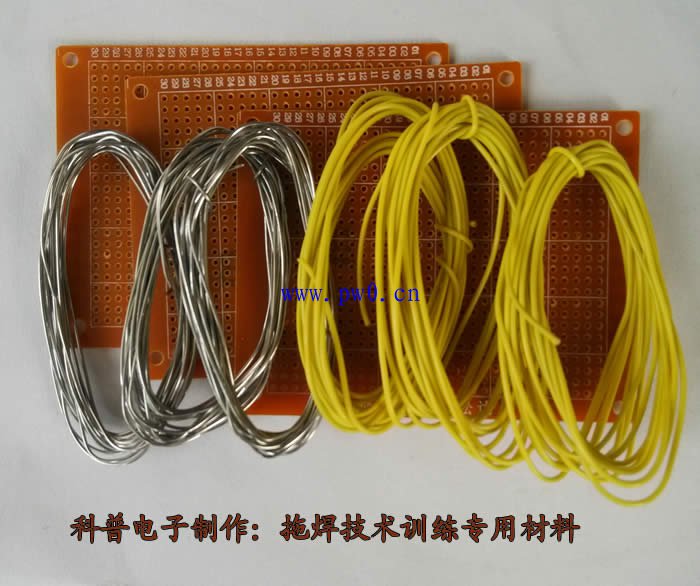

　　要完成拖焊技术的训练，除了电子制作常用的工具外，还必须要有拖焊技术的训练材料。


　　拖焊技术训练材料套件购买地址：
　　1、万能板，采用质量比较好的，否则不适合初学者练习。
　　2、拖焊专用导线，这是我专门为大家选择0.5单股铜导线。
　　3、焊锡。焊锡的质量决定了焊接技术的提升，建议使用0.8MM的焊锡，我们提供的焊锡质量非常适合焊接练习使用。
　　三、拖焊技术训练常识及步骤
　　1、如何拿电烙铁？

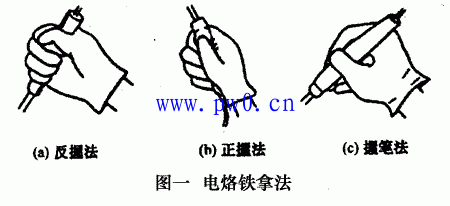

　　电烙铁拿法有三种，如图一所示。反握法动作稳定，长时间操作不宜疲劳，适于大功率烙铁的操作。正握法适于中等功率烙铁或带弯头电烙铁的操作。一般在操作台上焊印制板等焊件时多采用握笔法。

　　2、如何拿焊锡丝？

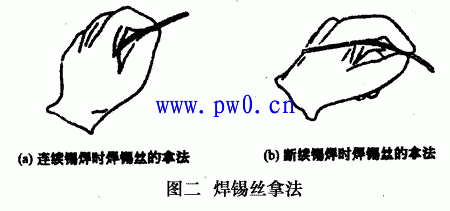

　　 焊锡丝一般有两种拿法，如图二所示。由于焊丝成分中，铅占一定比例，众所周知铅是对人体有害的重金属，因此操作时应戴手套或操作后洗手，避免食入。
　　 使用电烙铁要配置烙铁架，一般放置在工作台右前方，电烙铁用后一定要稳妥放置在烙铁架上，并注意导线等物不要碰烙铁头，以免被烙铁烫坏绝缘后发生短路。

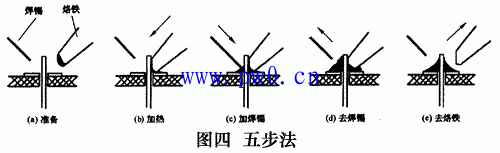

　　3、什么是五步焊接法？
　　 作为一种初学者掌握手工锡焊技术的训练方法，五步法是卓有成效的，共有五步。

　　 1． 准备施焊
　　 准备好焊锡丝和烙铁。此时特别强调的施烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。
　　 2． 加热焊件
　　 将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。
　　 3． 熔化焊料
　　 当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。
　　 4． 移开焊锡
　　 当熔化一定量的焊锡后将焊锡丝移开。
　　 5． 移开烙铁
　　当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。
　　上述过程，对一般焊点而言大约二，三秒钟。对于热容量较小的焊点，例如印制电路板上的小焊盘，有时用三步法概括操作方法，即将上述步骤2，3合为一步，4，5合为一步。实际上细微区分还是五步，所以五步法有普遍性。
　　四、拖焊技术训练方法

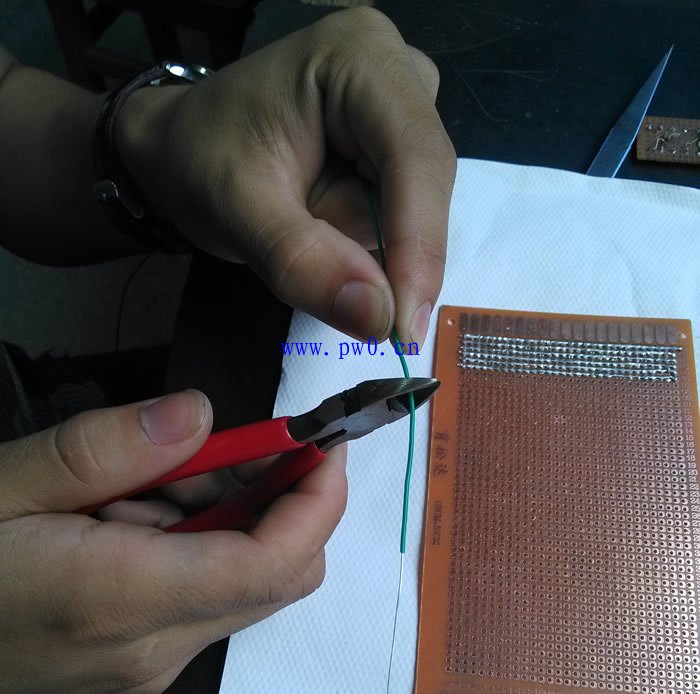

　　第一步：剥线。用斜口钳在导线上转2圈，然后用力往外拉，导线的皮就被剥下来了，露出了崭新的铜导线（看起来是白色），如果没有拖焊专用导线，可以用新网线代替，效果虽然差些，但是不影响焊接。

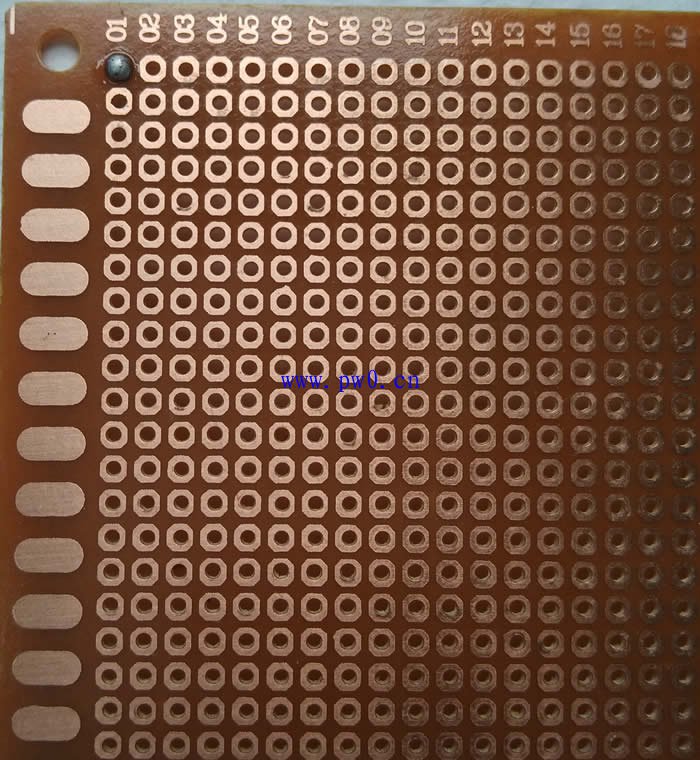

　　第二步：放置第一个焊点，用五步焊接法放置一个焊点。先加热焊盘，把锡放上去，1秒后移开，最后移开烙铁，焊点如下图所示。

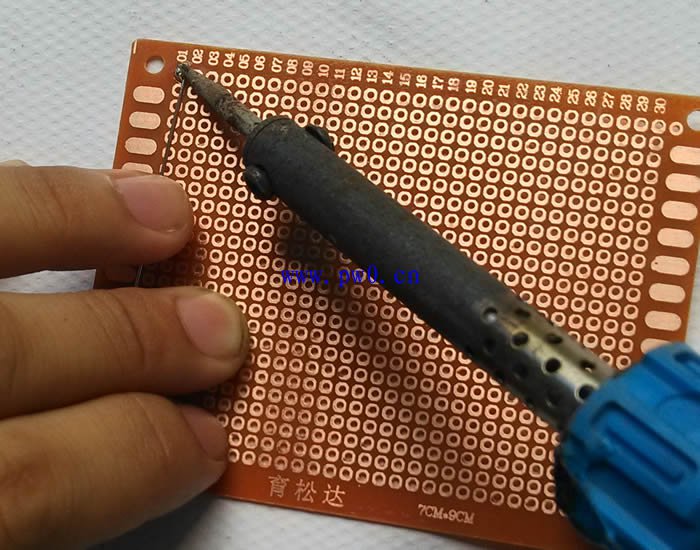

　　第3步：把导线焊接在第一个焊点上。我们都知道，两点成一条直线，要焊接一条直线，首先要确定一个点，因此我们需要把导线焊到这个点上，如下图所示。

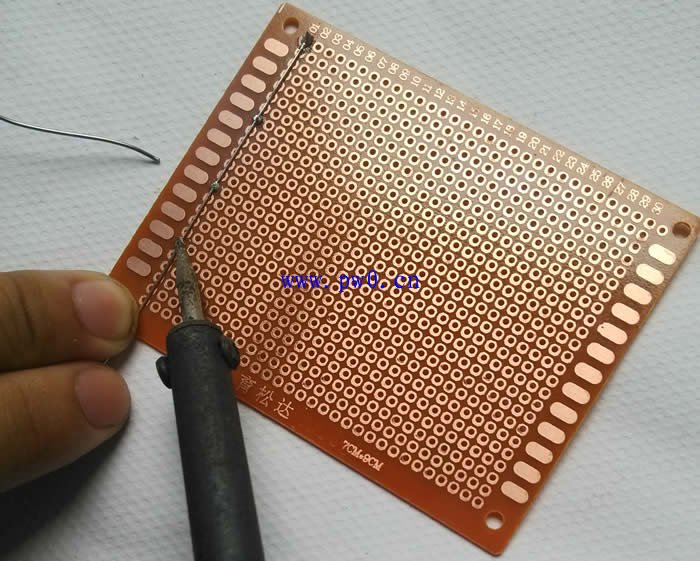

　　第4步：连续放置第二、三、四……个焊点。

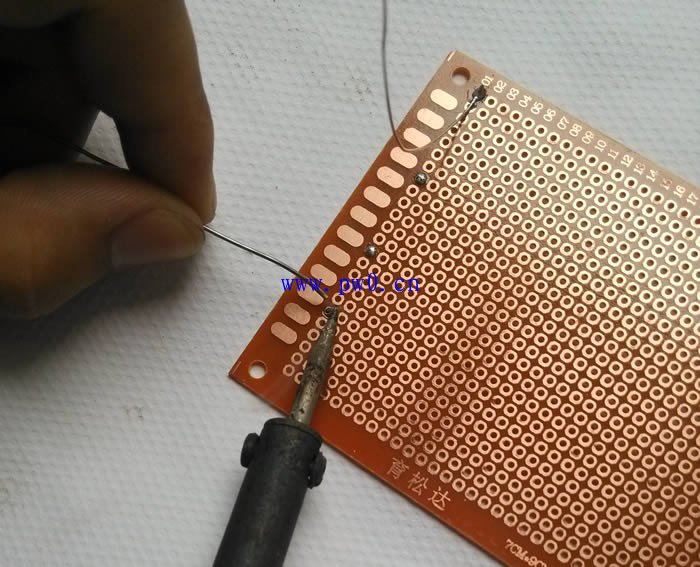

　　第5步：把导线焊接到第2、3、4……个焊点上，确保导线居中，贴在焊盘上，不能悬空。

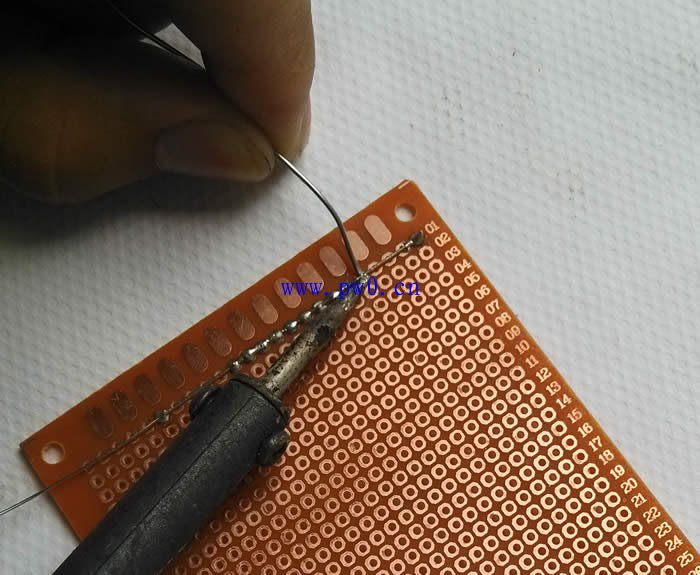

　　第6步：焊接剩下的所有焊盘。注意要先加热焊盘，再放焊锡，否则就不美观。

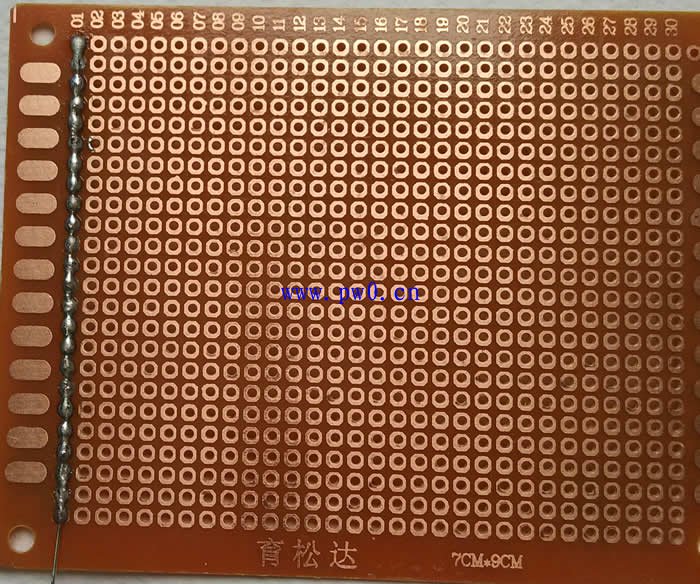

　　第7步：当把所有的焊盘都焊上了锡后，一条线路才算焊接完成。

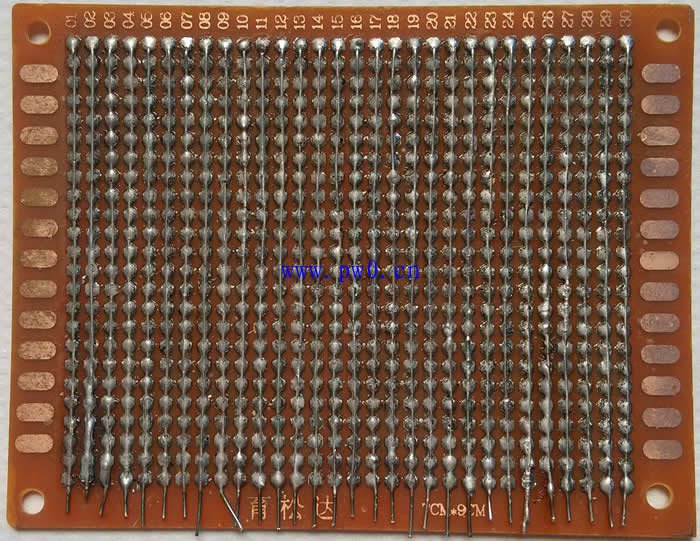

　　 按照上面所有的步骤，把所有剩下的焊盘全部焊完。下图为焊接完成的板子，如果你已经焊接成下面的效果，就算及格了。
