555定时器闪光电路原理图与制作

一、电路设计功能介绍
　　每辆车上电子装置在整个汽车制造成本中所占的比例由16%增至23%以上，目前电子技术的应用几乎已经深入到汽车所有的系统。汽车上的左、右闪光灯就是最普通的电子产品，今天我们就来学习如何使用555定时器设计闪光电路。
　　 555定时器可方便地构成单稳态触发器，多谐振荡器，施密特触发器等电路，闪光电路一般是利用多谐振荡器产生的脉冲信号控制而成。
　　 二、基于555定时器设计的闪光电路原理图

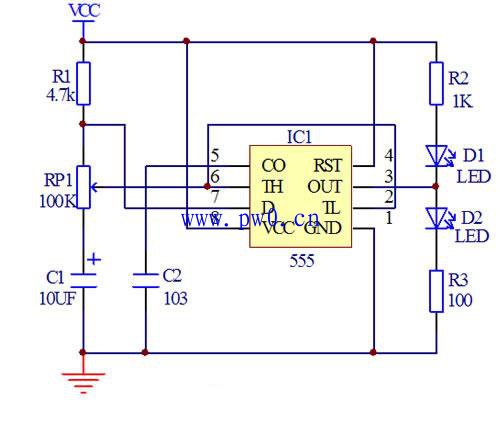

图1 基于555定时器设计的闪光电路原理图
　　 三、基于555定时器设计的闪光电路工作原理
　　分析工作原理的时候，可以对照图1基于555定时器设计的闪光电路原理图，这是一个典型的利用555设计的多谐振荡器，调节可变电阻RP1可以改变输出的振荡信号的频率，信号从3脚输出一个高低电平，控制D1和D2。
　　 当输出高电平的时候，D2亮，D1不亮。当输出低电平的时候，D2不亮，D1亮。总的效果看起来就是闪烁了。
　　 集成时基电路又称为集成定时器或555电路，是一种数字、模拟混合型的中规模集成电路，应用十分广泛。它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K电阻，故取名555电路。
　　555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
　　 它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。它提供两个基准电压VCC /3 和 2VCC /3。
　　555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管的状态。
　　在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的反相输入端的电压为 2VCC /3，C2 的同相输入端的电压为VCC /3。
　　若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。
　　如果阈值输入端 TH 的电压大于 2VCC/3，同时 TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为 0 电平。
　　它的各个引脚功能如下：
　　 1脚：外接电源负端VSS或接地，一般情况下接地。
　　2脚：低触发端TR。
　　3脚：输出端Vo
　　4脚：是直接清零端。当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
　　5脚：VC为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
　　6脚：高触发端TH。
　　7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。
　　8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。一般用5V。
　　 在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下，555时基电路的功能表如下：

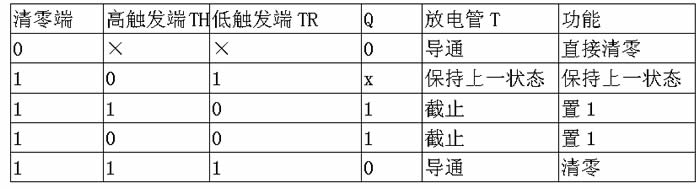

　　 555定时器的功能表

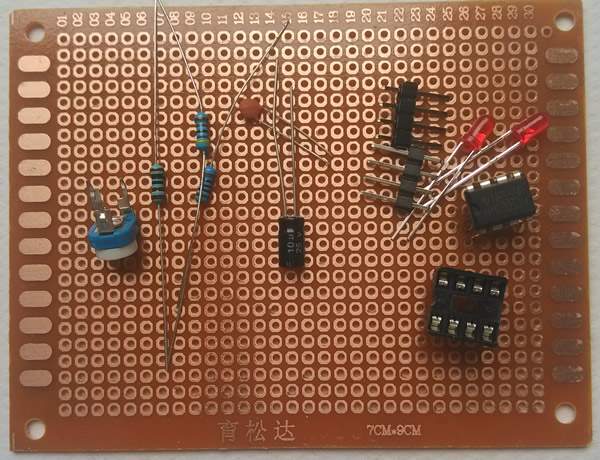

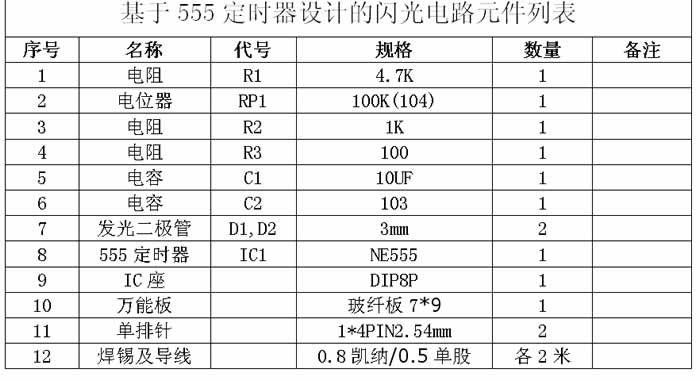

　　四、基于555定时器设计的闪光电路元件清单及实物图

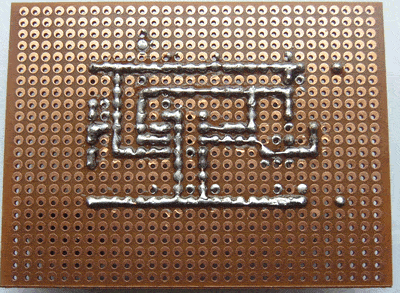

　　 五、调试技巧及成品图
　　对照下面的原理图设计好元件布局，因为本电路是一个比较简单的电路，可以购买少量的元件，用万能板（洞洞板）焊接而成，连接好线路，制作实物，当然焊接的时候，需要一定的焊接技术，如果焊接技术不行的朋友，一定要用万能板练习拖焊技术，我们提倡在电子制作过程中采用拖焊技术。

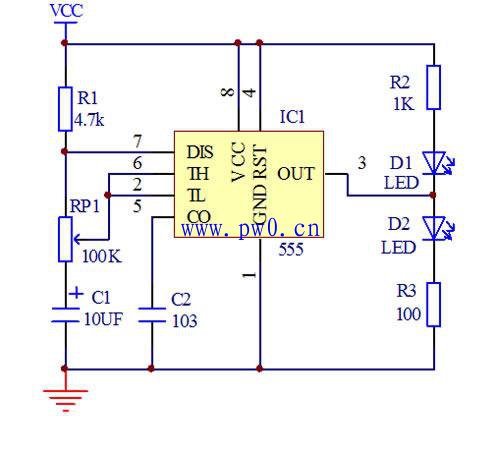

基于555定时器设计的闪光电路焊接专用原理图
　　在制作的时候，一定要注意555定时器的引脚功能，比如1脚接地，8脚接电源，和普通的DIP集成电路有些不一样，当制作完成的时候，如果LED灯不闪烁，就要检测了，首先检测1脚和8脚电压是否正常，然后再检测4脚电压是否正常，2脚和6脚是否已经连在一起来，如果这些都正常了，故障基本会被排除了。

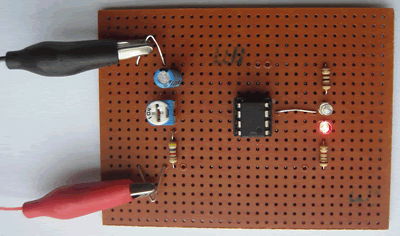

　　下面是制作成功的实物产品。


　　特别说明：为了输出信号稳定，请一定要按照原理图焊接瓷片电容C2（103）。
