定时器与计数器组合延长定时控制的PLC线路与梯形图

来源：艾特贸易2017-09-13

简介plc线路与梯形图说明如下：图中的定时器T0定时单位为0.1s（100ms），它与计数器C0组合使用后，其定时时间T＝30000×0.1秒×30000＝90000000秒＝25000小时。若需重新定时，可将开关QS2断开，让

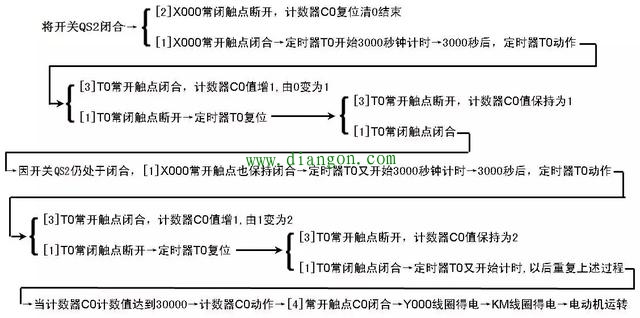

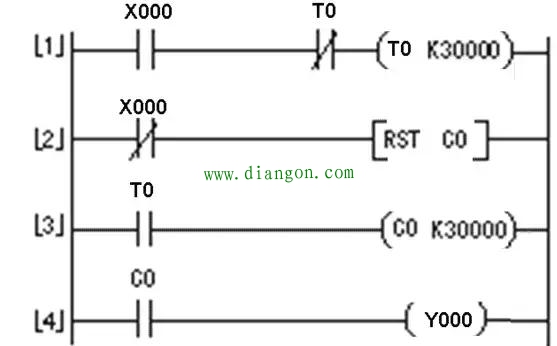

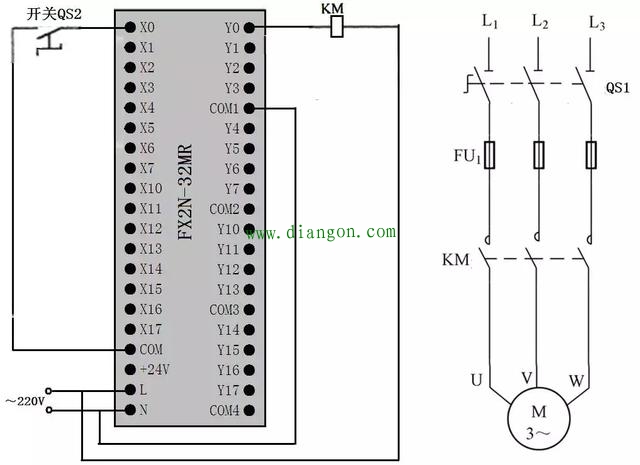

plc线路与梯形图说明如下：

图中的定时器T0定时单位为0.1s（100ms），它与计数器C0组合使用后，其定时时间T＝30000×0.1秒×30000＝90000000秒＝25000小时。若需重新定时，可将开关QS2断开，让[2]X000常闭触点闭合，让“RST C0”指令执行，对计数器C0进行复位，然后再闭合QS2，则会重新开始250000小时定时。
