LM317可调直流稳压电路图设计与制作
一、电路设计功能介绍
   LM317是应用最为广泛的电源集成电路之一,它不仅具有固定式三端稳压电路的最简单形式,又具备输出电压可调的特点。此外,还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。其主要性能参数如下。 输出电压:1.25-37V DC;输出电流:5mA-1.5A;芯片内部具有过热、过流、短路保护电路;最大输入-输出电压差:40V DC,最小输入-输出电压差:3V DC;使用环境温度:-10-+85℃。

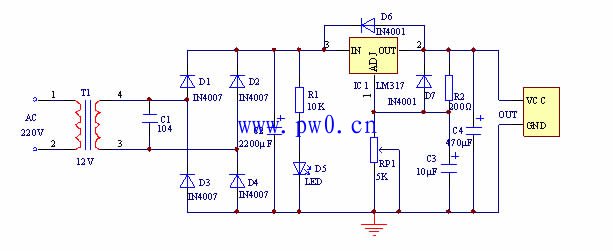

   二、LM317可调稳压直流电源电路原理图

   三、LM317可调稳压直流电源电路工作原理
   220VAC市电经变压器降压,二极管桥式整流,电容C2滤波后,送入LM317第3脚(输入端),第2脚(输出端)输出稳定的直流电压。第一脚为调整端,调整端与输出端最低的基准电压为1.25V。调节R2可改变输出电压。输出电压的计算公式位:UO=1.25(1+R3/R2)。
C1用于滤除由市电引入的干扰电压,C2为滤波电容,C3用于旁路基准电压的纹波电压,提高电源的纹波抑制性能,D6,D7是保护二极管,R1和D5为工作指示电路。
   四、LM317可调稳压直流电源电路元件清单及实物图

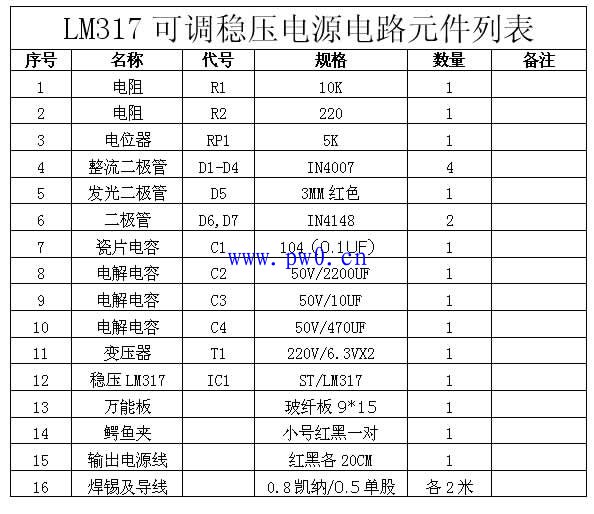

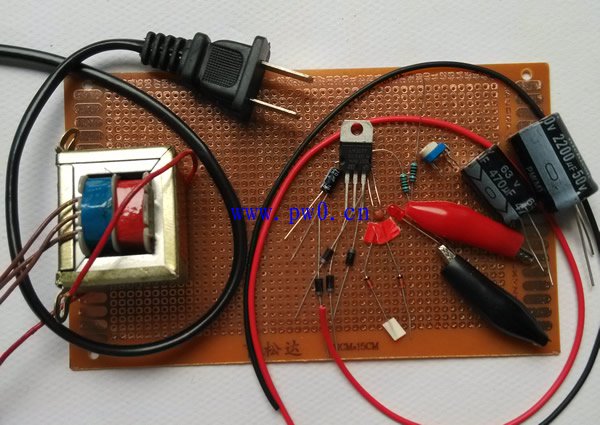

LM317可调稳压直流电源电路清单实物图
  五、调试技巧及成品图
  LM317可调稳压直流电源电路安装成功后,接上市电220V交流电后,电源指示灯被点亮,从输出端输出可调的直流电压1.25V到12V,调试效果如下图所示:

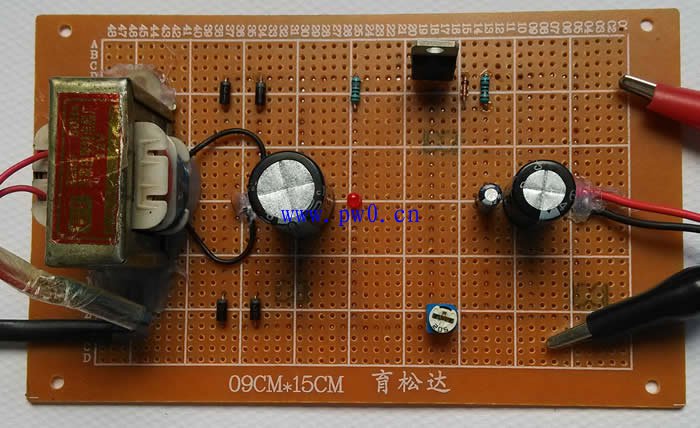

LM317可调稳压直流电源电路产品图正面

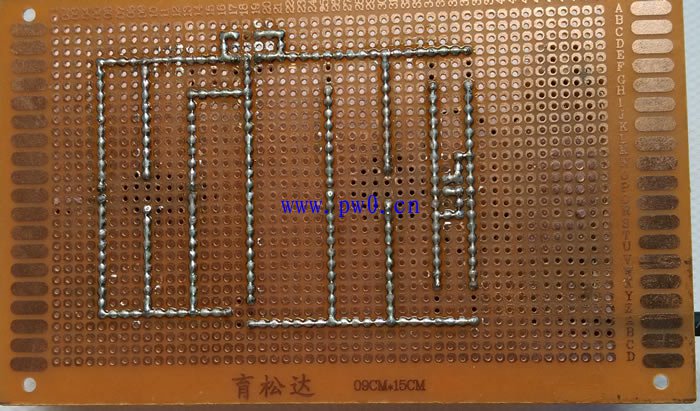

LM317可调稳压直流电源电路产品图反面
   经常出现的故障及检修方法如下:
   1、电源指示灯不亮,没有直流电压输出,或者电压输出不可调等。
   2、首先根据原理图检查线路,用万用表检测每条线路,确保线路导通。
   3、用万用表交流250V电压档测变压器输入端的电压是否有220V。
   4、用万用表直流50V电压档测变压器输出端的电压是否有12V,中间的线不接,使用两边的线。
   5、用万用表直流50V电压档测整流输出的电压,也就是LM317的输入端(3脚)有没有电压。
   6、用万用表直流10V电压档测调整端的电压,也就是LM317的调整端(1脚)的电压,旋转可调电阻,看看电压是否可调。如果不可调,可调电阻损坏或者R2没有接到可调电阻上。
   7、用万用表直流50V电压档测输出端的电压,也就是LM317的输出端(2脚)的电压,旋转可调电阻,看看电压是否可调。
如果不可调,可能是集成芯片LM317损坏。
