简单的三极管电子开关电路图

简单的三极管电子开关电路图

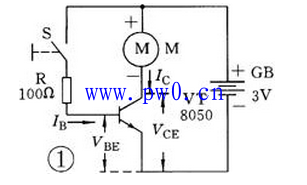

三极管电子开关电路见图1 。由开关三极管VT，玩具电动机M，控制开关S，基极限流电阻器R和电源GB组成。VT采用NPN型小功率硅管8050，其集电极最大允许电流ICM可达1.5A，以满足电动机起动电流的要求。M选用工作电压为3V的小型直流电动机，对应电源GB亦为3V 。    VT基极限流电阻器R如何确定呢？根据三极管的电流分配作用，在基极输入一个较弱的电流IB，就可以控制集电极电流IC有较强的变化。假设VT电流放大系数hfe≈250，电动机起动时的集电极电流IC＝1.5A，经过计算，为使三极管饱和导通所需的基极电流IB≥（1500mA／250）×2＝12mA。在图1电路中，电动机空载时运转电流约为500mA，此时电源（用两节5号电池供电）电压降至2.4V，VT基极-发射极之间电压VBE≈0.9V。根据欧姆定律，VT基极限流电阻器的电阻值R＝（2.4－0.9）V／12mA≈0.13kΩ。考虑到VT在IC较大时，hfe要减小，电阻值R还要小一些，实取100Ω。为使电动机更可靠地启动，R甚至可减少到51Ω。在调试电路时，接通控制开关S，电动机应能自行启动，测量VT集电极—发射极之间电压VCE≤0.35V，说明三极管已饱和导通，三极管开关电路工作正常，否则会使VT过热而损坏。
