rs485接口通讯协议及引脚定义

RS485通信网络接口是一种总线式的结构，上位机(以个人电脑为例)和下位机(以51系列单片机为例)都挂在通信总线上，RS485物理层的通信协议由RS485标准和51单片机的多机通讯方式。由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。
　　下面介绍以下rs485通讯接口定义的标准
　　1.英式标识为 TDA(-) 、TDB(+) 、RDA(-) 、RDB(+) 、GND
　　2.美式标识为 Y 、Z 、 A 、 B 、 GND
　　3.中式标识为 TXD(+)/A 、TXD(-)/B 、RXD(-) 、RXD(+)、GND
　　rs485两线一般定义为:
　　"A, B"或"Date+,Date-"
　　即常说的：’485+，485-’
　　rs485四线一般定义为：
　　"Y,Z,A, B,"
　　一般rs485协议的接头没有固定的标准，可能根据厂家的不同引脚顺序和管脚功能可能不尽相同，但是官方一般都会提供产品说明书，用户可以查阅相关rs485管脚图定义或者引脚图　　

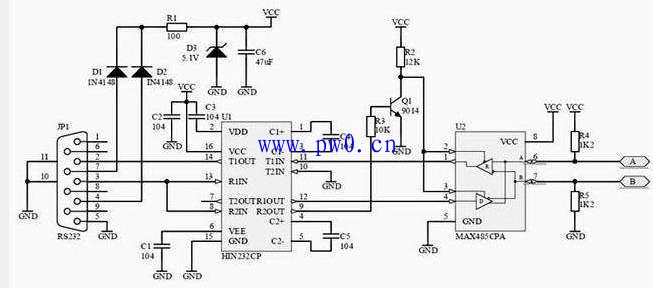

　　rs232转rs485电路图
　　上图中rs232转rs485电路中hin232(max232可以起到同样的作用但是要贵一点) 起到转换pc端rs232接口电平的作用，然后把信号由max485这个芯片转换成485电平由AB两根线输出，如果接上双绞线信号rs485总线接口的信号的通信距离至少是1千米远
