故障现象：JZ-6电钻定子绕组烧坏，需做重绕修理。
分析与检修：该电动机的定子绕组为集中式绕组，重绕步骤如下。
(1)拆除旧绕组
先取下线圈夹子或销钉，然后放到烘箱内加热，待漆膜软化后把线圈从磁极上取下来。用木板夹住线圈，放在台虎钳上压平，拆去外包绝缘带。测量线圈内外尺寸及厚度，记录线圈匝数(255)及线径(Φ0. 31mm)。
(2)制作线模
线模由两块斜劈开的木模芯与两块木挡板组成。模芯的大小及厚度与旧线圈尺寸相同，挡板开两个缺口用来绑扎线圈，中心孔装在绕线机轴上。
(3)绕制线圈
先在木模缺口里卡进扎带，将线模装于绕线机上便可绕线。浇足255匝后用扎带绑住线圈，将线圈从线模上取下来。在线两头焊上多股绝缘软线作引出线，在焊头处垫以绝缘纸。用玻璃漆布带半叠包线圈一层，并将部分引线包在内。最后，在线圈上半叠包一层白布带做保护。
(4)安装及绝缘处理
将线圈两对边弯成与磁极一样的弧度后套装在磁极铁芯上，线圈两端稍微安装低些，然后用夹子或销钉将线圈固定。线圈装好后检测有无断路，测量线圈对铁芯的绝缘电阻应在2MΩ以上。最后进行浸漆烘干处理。
定子两个磁极的极性是相反的，所以两个线圈为头一头或尾一尾相连，然后接到电刷上。若试机时电动机反转，再将电刷的两根引出线对调位置。
接线时要注意两个绕组的极性相反，一般采用尾接法，如图4-46所示。接好线后，在磁极中间放一枚长度适当的铁钉，然后通入低电压，如果铁钉能立起来，如图所示，表示接线正确。

两个电流相反的绕组连接

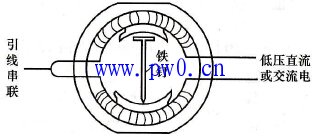

检验定子绕组连接是否正确的方法
