门禁电源接漏电保护器跳闸分析及接线图

门禁电源接漏电保护器跳闸分析及接线图
有客户反映接两台门禁电源之后，总闸盒里的漏电保护器就跳闸，经与客户详细沟通现场情况是：
单独接一台门禁电源能正常使用，只要接两台门禁电源，漏电保护器就跳闸。换其它漏电保护器仍然跳闸。
最后经技术部模拟测试，漏电保护器只有接两线进一线出，N【零】线并在输入端上造成输入和输出不成正比才会引起跳闸！
最后再和客户进行沟通，确实是客户那边施工人员在接配电箱时因漏电保护器输出N【零】线不好接就并在输出端N【零】上造成输入和输出不成正比引起跳闸！正常接法是漏电保护器是两进两出的线一定要接成两进两出，一进一出地漏电保护器可并接N【零】线只接L【火】线进L【火】线出。
漏电保护器不同于断路器和隔离开关，断路器除了有分合电路功能外，还具有短路保护功能，隔离保护器只有分合电路功能，漏电保护器除了分合电路功能，及短路保护功能外，还具有漏电保护功能，测漏电电流在 30mA——500mA 不等。
漏电保护器跳闸现象大致有 5 种：第 1 种，用电设备本身绝缘损坏，用电时发生漏电，导致跳闸； 第 2 种，线路潮湿绝缘强度降低，非用电时漏电，导致跳闸；
第3 种，人身意外触电，导致漏电跳闸保护；
第4 种，施工安装时接线不正确，用电时发生漏电，导致跳闸。
第5 种，同一漏电保护器所带设备漏电电流达到额定值时，会自动跳闸。（因每个电子设备或电器都存在一定的漏电电流，当同一线路上漏电保护器电器或电子设备过多，加起来漏电流达到额定值。）解决这种情况就得换漏电电流更大的漏电保护器。
注：一个漏电保护器带几台门禁电源正常接线是不会出现跳闸故障，我们门禁电源出厂前都做过漏电保护测试，一台额定电流40A，漏电电流30mA的漏电保护器我们最多带过200个门禁电源测试没有出现跳闸情况。

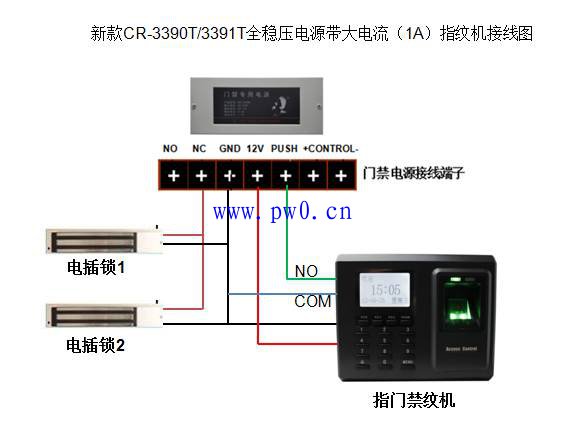

如出新装的门禁电源出现跳闸情况一般都是漏电保护器接线错误造成，如下图是漏电保护器常规接线：
