电缆桥架支吊架荷载试验步骤

1 试样：
对每种型式、结构、规格的山东电缆桥架支吊架(包括托臂、立柱、吊杆、螺栓等附件)，各取一套作为试样。
2 支吊架固定体和试样定位：

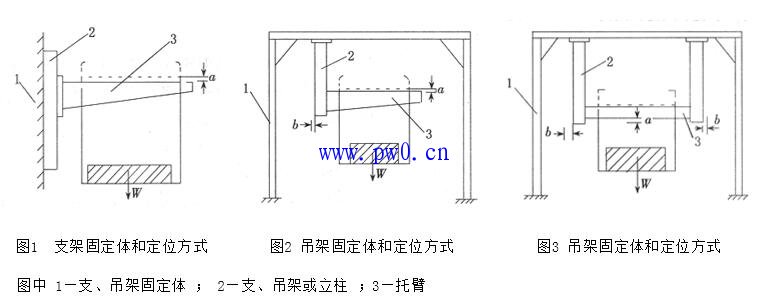

支、吊架固定体及试样定位方式，参见图1～图3所示。

支吊架固定体应为刚性结构，并满足试验荷载要求。
3 托臂试验荷载按下式确定：
W＝AL(n0Qe十G)
式中 A——按两等跨梁的中间支、吊架所受的支承力最大，系数A取1.25；
L——支、吊架相邻两侧等跨布置时的跨距；
Qe——每层托盘、梯架的额定均布荷载；
G——托盘、梯架及盖板、附件自重；
n0——安全系数，取1.5。
4 加载：
1)按托盘式电缆桥架、梯式电缆桥架的两侧边在山东电缆桥架托臂上的位置吊挂荷载，荷载可用钢块、铅锭或其他比重较大的材料，盛装荷载材料的容器、吊具的重量应计入荷载总重量；
2)试验时应不少于5次加载，每次加载重量相等；
3)当立柱或吊杆支承多层托臂时，以各层托臂同时承受各自的试验荷载进行整体试验。
5 测量与检查：
1)每次加载后，用百分表等量具测量a、b处的位移或变形量以及卸载后的残余变形量。量具精度不低于0.02mm；
2)检查山东电缆桥架焊口或螺栓连接处有无裂纹、变形损坏，卡接式托臂有无下滑；
3)列出荷载与位移或变形量的关系曲线或数据表。
