电缆桥架安装工艺参考做法

电缆桥架必须合理使用另部件，不要随意现场制作而影响电位弯曲半径,接地除了每节桥架连接处跨接以外,必须考虑每系统桥架必须有不少于两点与接地干线相连,并且明确可视,标识清楚。在穿墙、楼板时，不能直接用水泥抹死，要柔性穿过，且填充柔性防火材料。
参考做法如下：
电缆桥架漏斗的正确使用方法

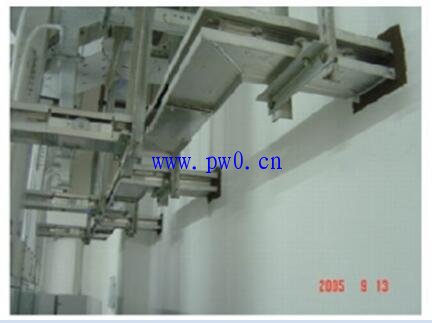

电缆桥架穿墙防火材料处理

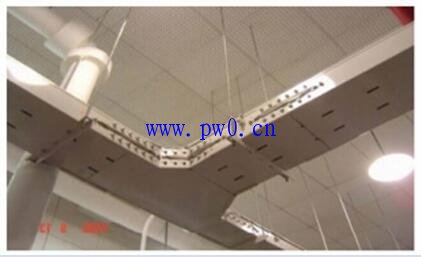

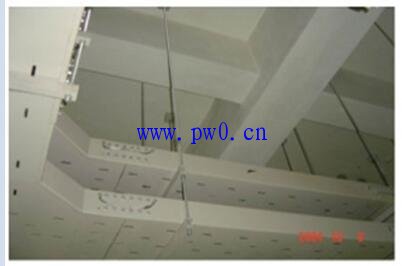

电缆桥架接头角弯规范、接地良好、排列整齐、油漆完善、三通正确安装方法


电缆桥架首端接地做法

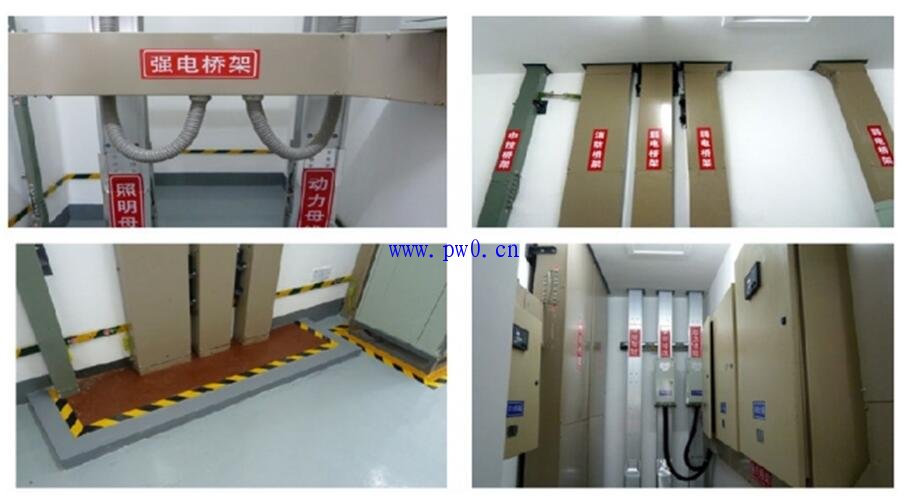

电缆桥架末端接地标志

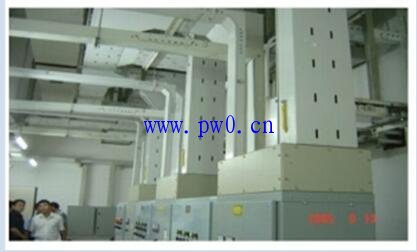

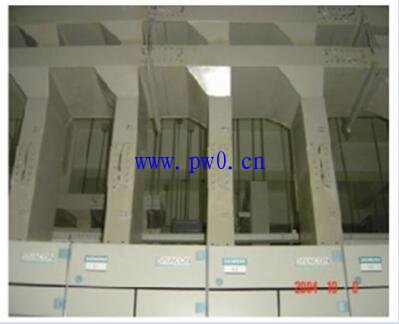

电缆桥架排列布局合理、竖直，安装到位、防火封堵良好，标识明确---参考做法如下：
