室内供电线路配置器材选择分析

室内供电线路配置器材选择分析
1、每个分支电路上，所有电器功率相加，然后除以220伏电压，就是该电路的最大工作电流。
2、小型断路器开关（即，俗称的空气开关）的型号，要大于该分支电路上的工作电流。即，小型断路器开关的选择，要与电源线的最大允许安全电流相匹配。
3、4平方毫米的铜芯线的安全载流量－－35A（安培）；6平方毫米的铜芯线的安全载流量－－48A（安培）；10平方毫米的铜芯线的安全载流量－－65A（安培）。
4、4平方（毫米）的电源线，可以配C25的微型断路器开关，6平方的电源线，可以配C32的微型断路器开关，10平方的电源线，配C60的微型断路器开关。

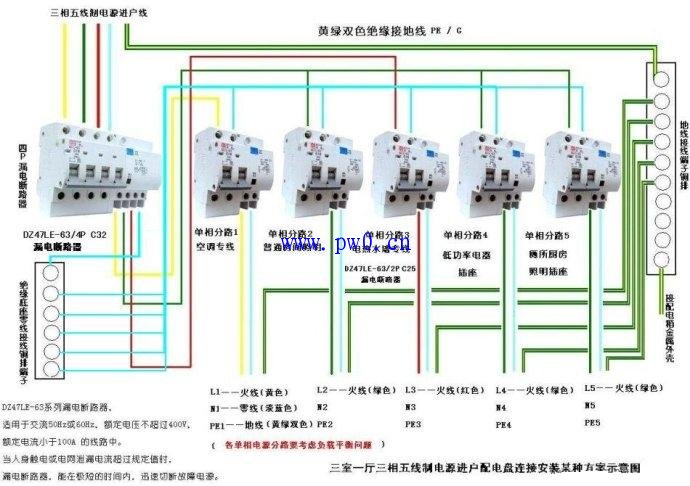

国内普通住宅内部一种三相五线制配电盘设计方案示例

电源线一般可分为以下几种
塑铜线：一般是配合穿线管材在一起使用，多用于建筑装修施工中的隐蔽工程上。
为区别不同线路上的火线、零线、地线的表面颜色，一般多以“黄色”或者“绿色”或者“红色”，代表“火线”，淡蓝色，代表“零线”，黄绿双色，代表“地线”。
但是，由于不同场合的施工和不同的条件要求，电线的颜色的区分也可能不一样。
护套线：一种双层绝缘外皮的导线，它可用于露在墙体之外的明线施工，由于它的双层护套，使它的绝缘性能和防破损性能大大提高，但是，散热性能相对塑铜线，有所降低，所以，不提倡将多路护套线捆扎在一起使用；那样会大大降低它的散热能力，时间过长会使电线老化造成危害。
电源线软硬程度可分为三大类：
硬线（BV）：用于供电，照明，插座，空调。
软线（BVR）：用于供电，照明，插座，空调。
硬、软线（弱电线）：分别由单根和数根铜芯线组成。
电源线的常规尺寸
常用的铜芯电线，截面规格有1.5mm、2.5mm、4mm、6mm、10mm、16mm、20mm、25mm。
1mm的电线，最大可承受5-6安培的电流。
BV 铜芯聚氯乙烯绝缘电线；
BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；
BVR 铜芯聚氯乙烯绝缘软线；
RV 铜芯聚氯乙烯绝缘安装软线；
RVB 铜芯聚氯乙烯绝缘平型连接线软线 ；
BVS 铜芯聚氯乙烯绝缘绞型软线；
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；
BYR 聚乙烯绝缘软电线；
BYVR 聚乙烯绝缘聚氯乙烯护套软线；
RY 聚乙烯绝缘软线；
RYV 聚乙烯绝缘聚氯乙烯护套软线。
