照明开关插座安装注意事项

1插座安装安装要求
(1)当交流、直流或不同电压等级的插座安装在同一场所时，应有明显的区别，且必须选择不同结构、不同规格和不能互换的插座；配套的插头应按交流、直流或不同电压等级区别使用。
(2)插座接线应符合下列规定：
①单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接。
②单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座，接线的相序一致。
③接地(PE)或接零(PEN)线在插座间不串联连接。
④暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全。
(3)特殊情况下插座安装应符合下列规定：
①当接插有触电危险家用电器的电源时，采用能断开电源的带开关插座，开关断开相线。
②潮湿场所采用密封型并带保护地线触头的保护型插座，安装高度不低于1.5m。
③当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m。
④车间及试(实)验室的插座安装高度距地面不小于0.3m；特殊场所暗装的插座不小于0.15m；同一室内插座安装高度一致。
⑤地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。
2插座的安装
插座盒一般应在距室内地坪0.3m处埋设，特殊场所暗装的高度应不小于0.15m；且应符合前述规定。住宅内插座盒距地1.8m及以上时，可采用普通型插座。若使用安全插座时，安装高度可为0.3m。10㎡及以上的居室中，应在最易使用插座的两面墙上各设置一个插座位置；l0㎡以下的居室中，可仅设置一个插座位置；厨房、过厅可各设一个插座位置。
旅馆客房各种插座及床头控制板用接线盒，一般装在墙上，当隔音条件要求高且条件允许时，可安装在地面开关的垂直上方或拉线开关的垂直下方，不应设置插座。插座与开关的水平距离不宜小于250mm。插座盒不应设在水池、水槽(盆)及散热器的上方，更不能被挡在散热器的背后。住宅厨房内设置供排油烟机使用的插座盒应设在煤气台板的侧上方，距立管边缘600mm以上。在窗口两侧插座盒应设在与采暖立管相对应的窗口另一侧墙垛上。插座盒不应设在室内墙裙或踢脚板的上口线上，也不应设在室内最上皮瓷砖的上口线上。插座盒不宜设在宽度小于370mm的墙垛(或混凝土柱)上。墙垛或柱宽度为370mm时，插座应设在中心处。
暗装的插座应采用专用盒，专用盒的四周不应有空隙，且盖板应端正，并紧贴墙面。暗装插座与面板连成一体，接线柱上接好线后，将面板安装在插座盒上。当暗装插座芯与盖板为活装面板式时，应先接好线后，把插座芯安装在安装板上，最后安装插座盖板。
明装插座应安装在绝缘台上，接线完毕后把插座盖固定在插座底上。
插座接线时应面对插座操作。单相双孔插座在垂直排列时，上孔接相线，下孔接零线；水平排列时，右孔接相线，左孔接零线。插座接线时，单相三孔插座，上孔接保护接地(零)线，右孔接相线，左孔接工作零线。三相四孔插座，保护接地(零)线应在正上方，下孔从左侧起分别接在L1、L2、L3相线上。同样用途的三相插座，相序应排列一致。同一场所的三相插座，其接线的相位必须一致。接地(PE)或接零(PEN)线在插座间不串联连接。

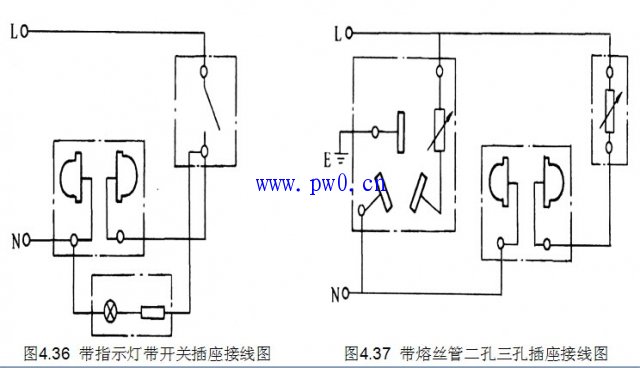

带开关插座接线时，电源相线应与开关的接线柱连接，电源工作零线应与插座的接线柱相连接。带指示灯带开关插座接线图，如图4.36所示。带熔丝管二孔三孔插座接线图，如图4.37所示。

双联及以上的插座接线时，相线、工作零线应分别与插孔接线柱并接或进行不断线整体套接，不应进行串接。插座进行不断线整体套接时，插孔之间的套接线长度不应小150mm。插座的接地(零)线应采用铜芯导线，其截面积不应小于相线的截面积。
