电表箱安装实例图示

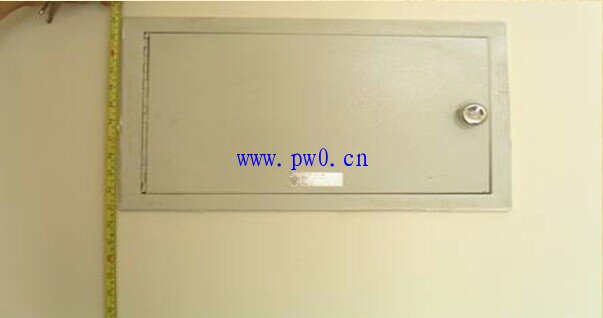

电箱安装位置和标高符合要求，电箱盖板严禁用铁丝固定。

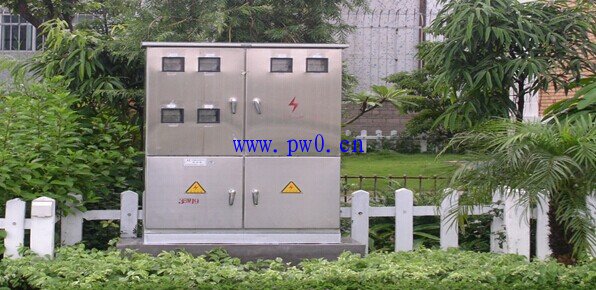

三层组合的电箱，安装标高为箱体底边距地1.6m。

户外电表箱要设在基础礅上，安装垂直牢固，电表标识和安全标志清晰，外壳接地可靠，箱体外壳防水及防腐良好。

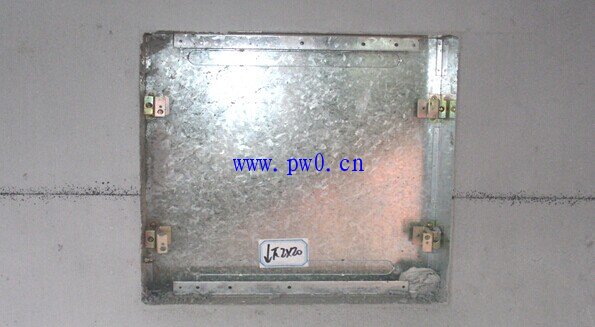

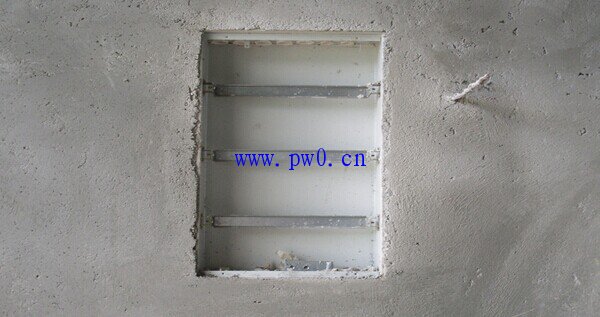

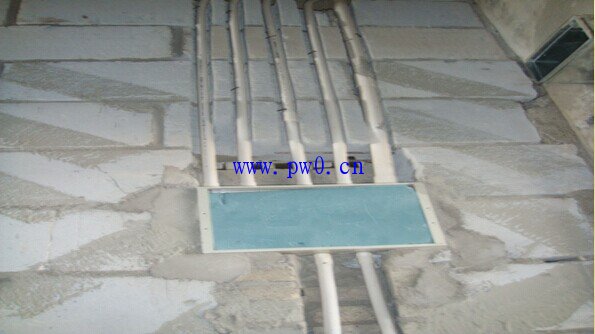

暗装电箱的电线管连接要紧密牢固，结构（含砖墙）内并排线管间距不少于15mm 。电箱盖泡沫板保护。

暗装电箱的电线管连接要紧密牢固，结构（含砖墙）内并排线管间距不少于15mm 。电箱盖泡沫板保护。

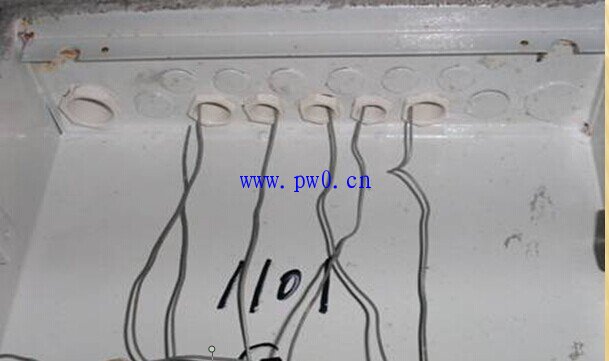

箱体开孔与电线管径适配，管口用索头固定在配电箱体上。

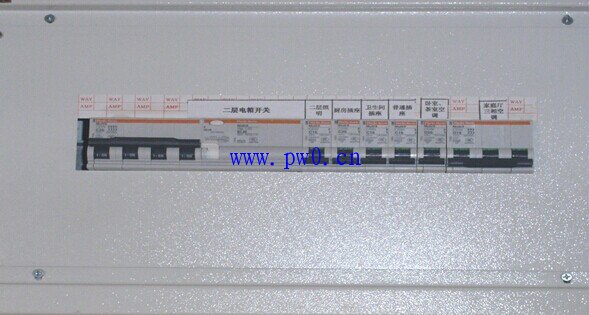

箱内开关标识正确清晰，采用电脑打印标志。

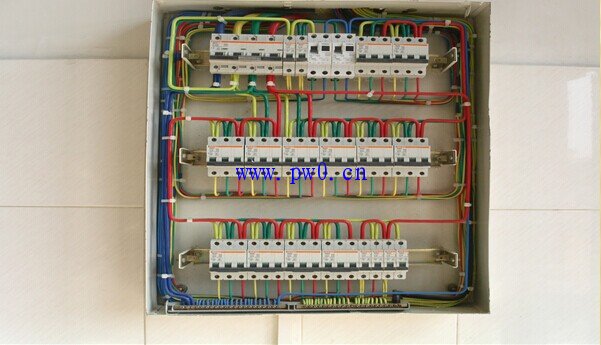

箱内布线合理美观，回路清晰，线束绑扎整齐、接线紧密可靠。
