瓷瓶绝缘子绑扎标准图

瓷瓶绝缘子绑扎标准图
1、瓷瓶的顶绑
铝包带应超过瓷瓶绑扎部位两侧3 cm，缠绕应均匀。 扎线一般应使用同型号的导线，破股后单线绑扎（材料2米 ）。3～5扣。缠绕3～5扣后，由下侧顺线到瓷瓶上方的顶部交叉后，分别从对面的下侧收回扎线，自扎即可。
使用扎线的中间部位，从瓷瓶的一侧同时自下而上分别缠导线一扣后，两线返到瓷瓶的对面，交叉返回各自的对面，自下而上缠绕

1．1瓷瓶的侧绑
扎线一般应使用同型号的导线，破股后单线绑扎。

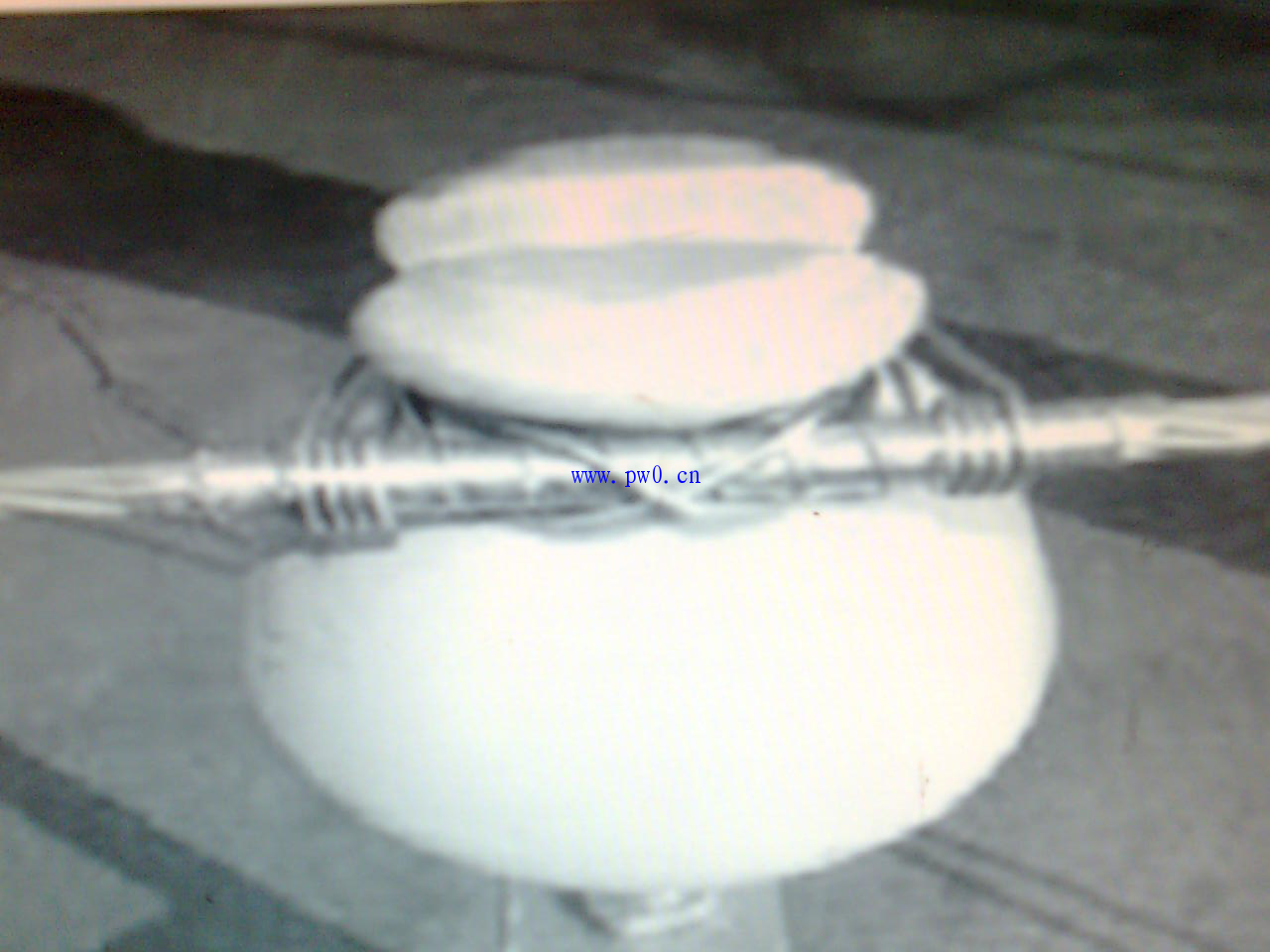

使用扎线的中间部位，从瓷瓶的一侧同时返到瓷瓶的对面， 自下而上交叉后返回，各自缠绕瓷瓶后再由下而上缠绕导线3～5扣，分别从对面的下侧收回扎线自扎即可，如图1所示。

1.2导线回头的绑扎
扎线一般应使用同型号的导线，破股后单线绑扎。
绑扎时应按规程规定，将导线回头留出适当距离，以免因扎线受力伤害导线。截面25 mm2的导线，一般留出从瓷瓶中心算起至扎线间10 cm即可。大于或小于25 mm2导线，可适当增加或缩小。
扎线时先余出自绑线头，缠绕3～5扣后，返回余头并至导线缠绕10 cm左右，翘起主线回头，缠绕主线3～5扣后，扎线与原扎线余头自扎即可。
