电力系统图纸审图通病分析

电力系统图纸审图通病分析
　1.电力系统的保护是否正确，导线规格是否配合。
　　2.每一支路，每一段线（即由配电箱至配电箱一段）其导线规格及管径是否均已标注清楚。
　　3.大干线小开关及干线并接问题如何解决。
　　4.配电箱支路的开关，熔断器等规格容量是否均已标注清楚。
　　5.配电箱支路出线开关容量是否已标注清楚。
　　6.回路编号，管线规格是否已注明。
　　7.导线与管径配合是否正确。

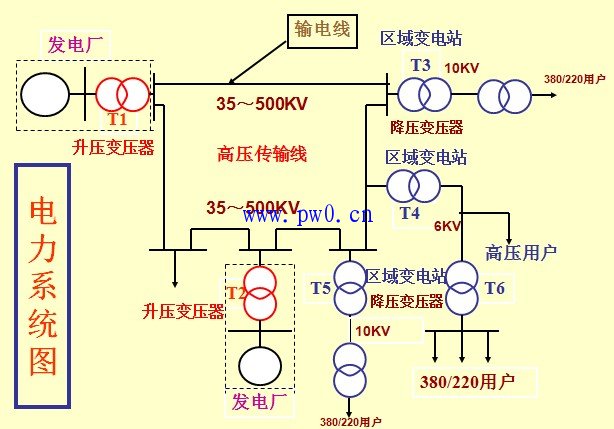

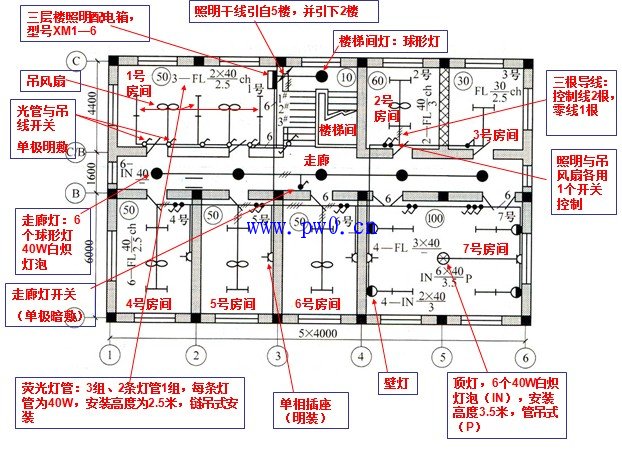

电力平面图审图通病：
　　1.电源引入的方向，位置是否合适，图上有无注明。
　　2.配电箱的位置是否合适，是否便于维修和操作。
　　3.电力配电系统是否考虑了生产工艺，防火分区等。
　　4.管线穿越楼板、墙及暗装配电箱等是否留洞，穿外墙时的防水是否解决。
　　5.控制线路在平面图里是否已有表示、管线规格有无遗漏现象。
　　6.配电箱的型号、容量、编号、代号及安装高度等是否均已注明。
　　7.用电设备的编号、容量及安装高度是否均已注明。
　　8.单相负荷的三相分配是否平衡。
　　9.要不要降压起动，是否影响其他设备的运行。

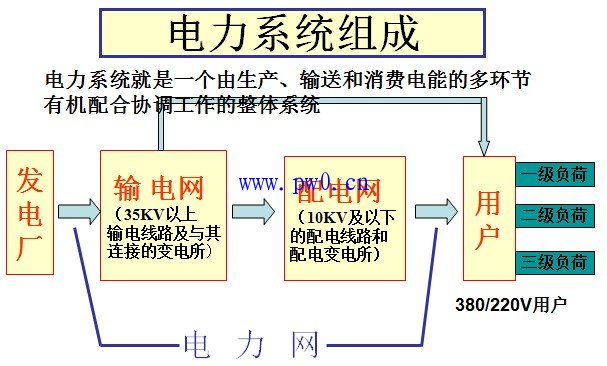

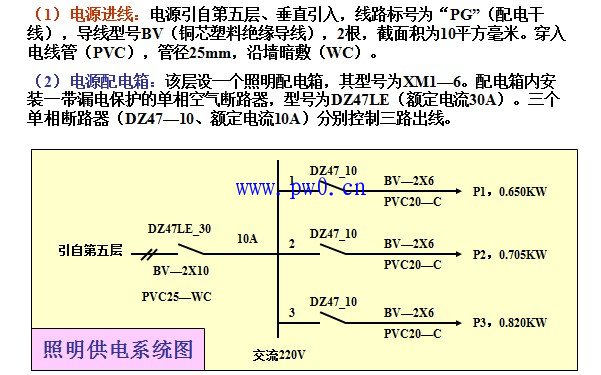

【案例分析】供电系统和电源配电箱
