在图纸上焊缝的画法是怎样规定的
来源:艾特贸易2018-03-26
简介图纸上一般不需特别表示焊缝,只标注焊缝代号。焊缝代号主要由基本符号、辅助符号、补充符号、引出线和焊缝尺寸符号等组成。并规定基本符号和辅助符号用粗实线绘制,引出线用
图纸上一般不需特别表示焊缝,只标注焊缝代号。焊缝代号主要由基本符号、辅助符号、补充符号、引出线和焊缝尺寸符号等组成。并规定基本符号和辅助符号用粗实线绘制,引出线用细实线绘制。
(1)基本符号
基本符号是表示焊缝横剖面形状的符号,它采用近似于焊缝横剖面形状的符号来表示。GB 324-88中规定了13种焊缝形式的符号,见表4-1。

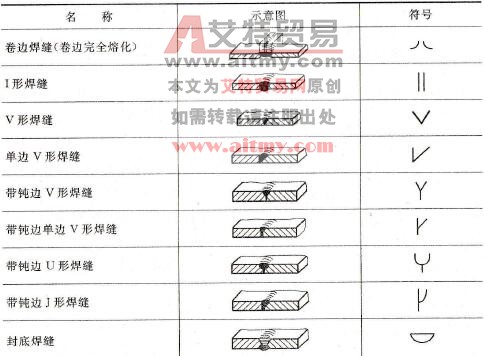

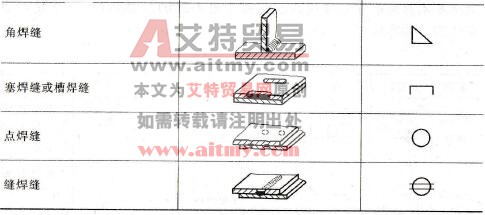

表4-1 焊缝的基本符号
(2)辅助符号
辅助符号是表示焊缝表面形状特征的符号,其符号及应用见表4-2。如果不需要确切地说明焊缝的表面形状,可以不用辅助符号。

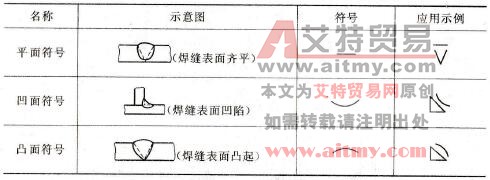

表4-2 辅助符号及应用
(3)补充符号
补充符号是为了补充说明焊缝的某些特征而采用的符号,见表4-3。
(4)焊缝标注的有关规定
基本符号相对基准线的位置如图4-1和图4-2所示。图4-1表示指引线中箭头线和接头的关系。图4-2表示基本符号相对基准线的位置,如果焊缝在接头的箭头侧[图4-1(a)],则将基本符号标在基准线的实线侧[图4-2(a)]。如果焊缝在接头的非箭头侧[图4-1(b)],则将基本符号标在基准线的虚线侧[图4-2(b)]。标对称焊缝及双面焊缝时,基准线可以不加虚线[图4-2 (c)、(d)]。

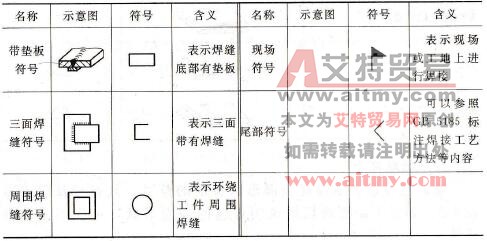

表4-3 补充符号

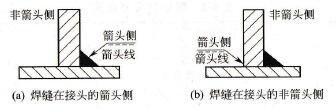

图4-1 箭头线和接头的关系

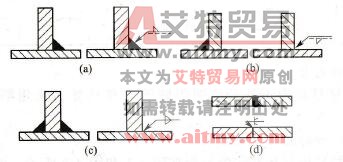

图4-2 基本符号相对基准线的位置

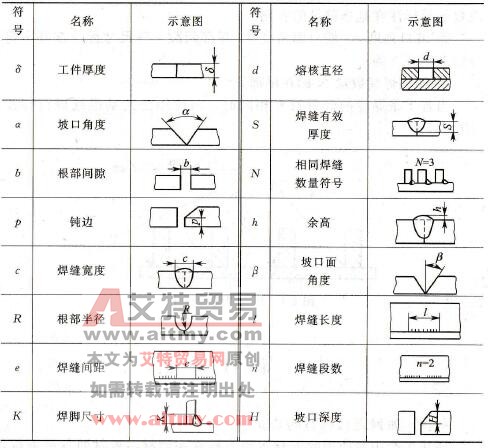

表4-4 焊缝尺寸符号
焊缝尺寸符号见表4-4,焊缝尺寸符号及数据的标注原则如下(图4-3):

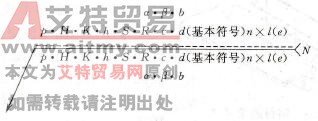

图4-3 焊缝尺寸的标注原则
①焊缝横剖面上的尺寸,如钝边高度p、坡口深度H、焊脚高度K、焊缝宽度c等标在基本符号左侧。
②焊缝长度方向的尺寸,如焊缝长度l、焊缝间距e、相同焊缝段数n等标注在基本符号的右侧。
③坡口角度α、坡口面角度β、根部间隙b等尺寸标注在基本符号的上侧或下侧。
④相同焊缝数量N标在尾部。
当若干条焊缝的焊缝符号相同时,可使用公共基准线进行标注(图4-4)。
图4-4 相同焊缝的标注
