综合布线水平子系统敷设要求

综合布线水平子系统敷设要求
1．水平子系统缆线敷设保护
　　⑴ 预埋金属线槽保护要求如下：
　　a在建筑物中预埋线槽，宜按单层设置，每一路由预埋线槽不应超过3根，线槽截面高度不宜超过25mm，总宽度不宜超过300mm。
　　b线槽直埋长度超过30m或在线槽路由交叉、转弯时，宜设置过线盒，以便于布放缆线和维修。
　　c过线盒盖能开启，并与地面齐平，盒盖处应具有防水功能。
　　d过线盒和接线盒盒盖应能抗压。
　　e从金属线槽至信息插座接线盒间的缆线宜采用金属软管敷设。
　　⑵ 预埋暗管保护要求如下：
　　a预埋在墙体中间的最大管径不宜超过50mm，楼板中暗管的最大管径不宜超过25mm。
　　b直线布管每30m处应设置过线盒装置。
　　c暗管的转弯角度应大于90度，在路径上每根暗管的转弯角度不得多于2个，并不应有S弯出现，有弯头的管段长度超过20m时，应设置管线过线盒装置；在有2个弯时，不超过15m应设置过线盒。
　　d暗管转弯的曲率半径不应小于该管外径的6倍，如暗管外径大于50mm时，不应小于10倍。

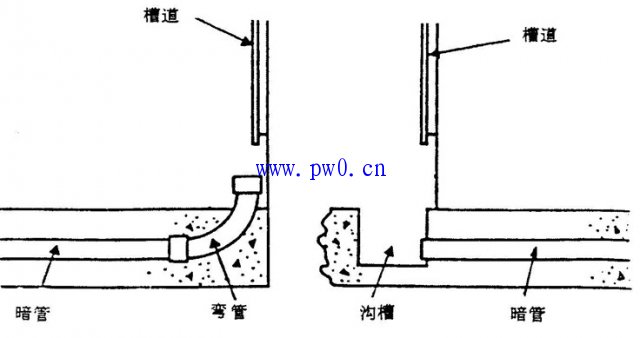

　　e暗管管口应光滑，并加有护口保护，管口伸出部位宜为25~50mm。暗管管口伸出部位要求如图7-2所示。

　　⑶ 网络地板缆线敷设保护要求如下：
　　a线槽之间应沟通。
　　b线槽盖板应可开启，并采用金属材料。
　　c主线槽的宽度由网络地板盖板的宽度而定，一般宜在200mm左右，支线槽宽宽不宜小于70mm。
　　d地板块应抗压、抗冲击和阻燃。

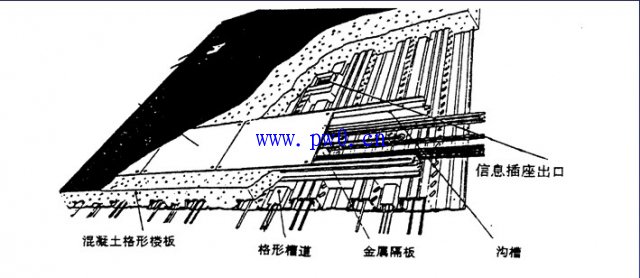

　　格形楼板和沟槽结合采用时敷设缆线支撑保护要求如图

　　(4)设置缆线桥架和缆线线槽保护要求如下：
　　桥架水平敷设时，支撑间距一般为1.5~3m，垂直敷设时固定在建筑物构体上的间距宜小于2m，距地1.8m以下部分应加金属盖板保护。
　　金属线槽敷设时，在下列情况下设置支架或吊架。
　　——线槽接头处；
　　——每间距3m处；
　　——离开线槽两端出口0.5m处；
　　——转弯处。
　　塑料线槽槽底固定点间距一般宜为1m。
　　(5)铺设活动地板敷设缆线时，活动地板内净空应为150~300mm。

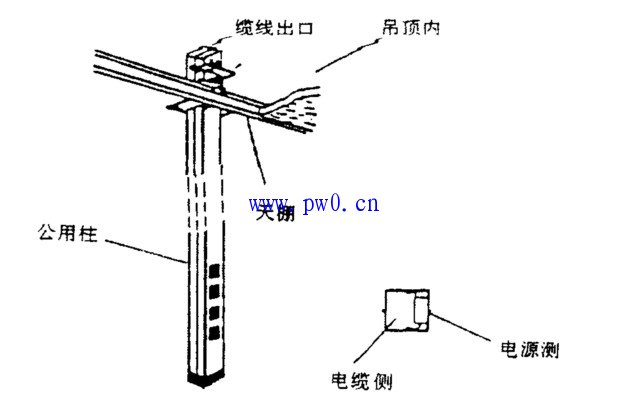

　　(6)采用公用立柱作为顶棚支撑柱时，可在立柱中布放缆线。立柱支撑点宜避开沟槽和线槽位置，支撑应牢固。立柱中电力线和综合布线缆线合一布放时，中间应有金属板隔开，间距应符合设计要求。公用立柱布放缆线方式如图7-4所示。
