施工现场临时用电架空敷设图集

施工现场临时用电架空敷设图集
无论是做施工、监理还是甲方，相信大家对现场的临时用电配电箱都不陌生，但是要把配电箱及其电缆敷设的安全可靠，还是非常不容易的。就目前各施工企业，大部分的配电线路的敷设都是不符合规范要求的。
一般施工现场临时用电电缆线路采用架空或埋地敷设，室内临时用电电缆一般采用沿墙敷设，距地面高度不得小于2.5m。我们经常看到施工单位偷懒将室内配电箱电缆直接拖拉在地面，电缆排布混乱，这是规范命令禁止的，禁止沿地面明设，主要是为避免机械损伤和介质腐蚀。架空线必须假设在专用电杆上，严禁架设在树木、脚手架及其他设施上。

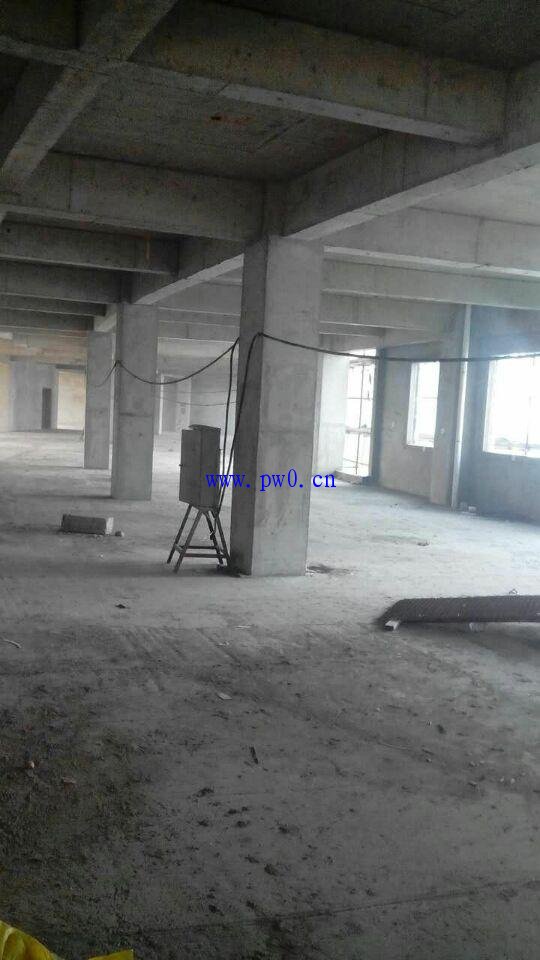

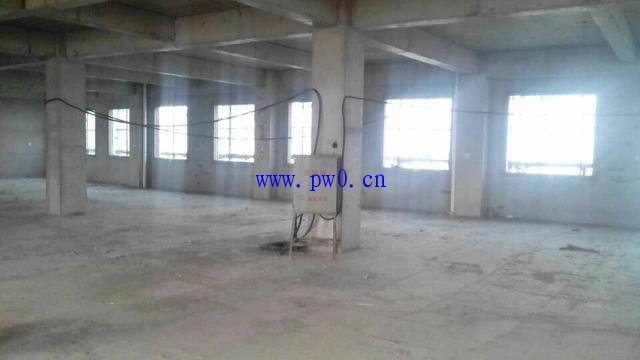

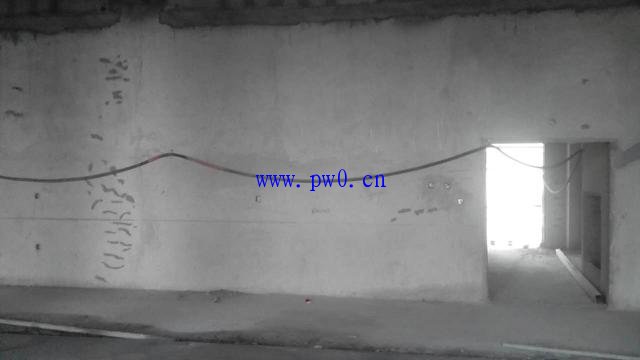

下面几张照片是本人现在工作的项目，具体项目就不说了，总体来说临时用电的电缆敷设的还是比较规矩的，也有一些缺点。



第一个缺点就是距离地面高度较低，毕竟配电箱电缆很粗、很重，第二个缺点就是固定用的线夹承受电缆自重能力不足，线夹是塑料的，可想而知时间久了肯定会断掉。这就需要施工现场有较好的专职安全管理机构进行日常维护了。
