电气工程常用数据查询表大全

一、10kV高压电流互感器与低压电流互感器的配置表

二、电缆附件型号对应电缆规格

三、DT铜鼻子技术参数（国标与非标差距很大）

四、DTL铜铝鼻子技术参数（国标与非标差距很大）

五、10kV铜芯、铝芯电缆载流量查询表

六、35kV铜芯、铝芯电缆载流量查询表

七、常用低压电缆载流量查询表

八、电力变压器高、低压熔丝配置查询表

九、（室内布线）铜芯线安全载流量与220V负荷对应情况表

十、专变客户变压器对应低压无功补偿装置查询表

十一、1kV架空绝缘线能带负荷查询表

十二、10kV架空绝缘线能带负荷查询表

十三、架空线路安全载流量对照表

一、10kV高压电流互感器与低压电流互感器的配置表

变压器容量 典型设计变比10kV（高压） 典型设计变比0.66kV（低压） 50 kVA / 100/5 80 kVA / 150/5 100 kVA 10/5 200/5 125 kVA 10/5 200/5 160 kVA 15/5 300/5 200 kVA 15/5 400/5 250 kVA 20/5 400/5 315 kVA 30/5 500/5 400 kVA 30/5 750/5 500 kVA 40/5 1000/5 630 kVA 50/5 1000/5 800 kVA 750/5 1500/5 1000 kVA 75/5 2000/5 1250 kVA 100/5 2500/5 1600 kVA 150/5 3000/5 2000 kVA 150/5 4000/5 3000 kVA 200/5 / 4000 kVA 300/5 / 5000 kVA 400/5 / 6000 kVA 400/5 / 7000 kVA 500/5 / 8000 kVA 600/5 / 精度等级：0.2S

  二、电缆附件型号对应电缆规格

  终端型号 规格
  3.1 25-50mm2
  3.2 70-120mm2
  3.3 150-240mm2
  3.4 300-400mm2
  NLS 户内冷缩终端
  WLS 户外冷缩终端
  JLS 电缆冷缩中间
  NSY 户内热缩终端
  WSY 户外热缩终端
  JSY 电缆热缩中间
  SY 热缩终端
  JSY 热缩中间
  例如：NSY-10/3.1 例如：SY-1/5.1 例如：JLS -10/3.4 10kV热缩户外终端 1kV热缩五指终端 10kV电缆冷缩中间接头

三、DT铜鼻子技术参数（国标与非标差距很大）

A型（DT）国标铜鼻子技术参数







  A型 螺丝孔 板宽 板厚 管内径 管外径 穿线深度 长度 重量 规格 Φ b S d D L1 L 克 G DT-10 8.5 16 2.3 5.2 9 30 63 22 DT-16 8.5 16 2.5 6.2 10 32 66 27 DT-25 8.5 18 2.8 7.2 11 35 70 32 DT-35 10.5 20.5 3 8.5 12 37 78 41 DT-50 10.5 23 3.5 9.7 14 41 85 62 DT-70 12.5 26 3.8 11.5 16 45 93 82 DT-95 12.5 28 4.5 13.5 18 49 104 115 DT-120 14.5 30 5 15.1 20 51 112 146 DT-150 14.5 34 5.4 16.5 22 54 117 190 DT-185 17 37 5.8 18.5 25 58 125 252 DT-240 17 40 6.5 20.7 27 60 135 320 DT-300 21 46 8 23.2 30 68 155 461 DT-400 21 50 8 26.2 34 74 165 632 DT-500 21 60 8 29.5 38 75 190 985 DT-630 无孔 78 10 34.5 45 85 220 1700 B型（DT）非标铜鼻子技术参数







  B型 螺丝孔 板宽 板厚 管内径 管外径 穿线深度 长度 重量 规格 Φ b S d D L1 L 克 G DT-10 8.5 14.5 1.8 5.2 8 28 58 15 DT-16 8.5 14.5 2 6.2 9 30 60 17 DT-25 8.5 16 2.4 7.2 10 30 65 23 DT-35 10.5 18 2.6 8.5 11 32 70 27 DT-50 10.5 20.5 3 9,7 13 35 75 43 DT-70 12.5 23 3.1 11.5 15 40 85 57 DT-95 12.5 26 3.4 13.5 17 41 91 77 DT-120 14.5 28 3.7 15.1 19 44 96 100 DT-150 14.5 30 4 16.5 21 46 100 126 DT-185 17 33 4.2 18.5 24 50 110 173 DT-240 17 35 4.5 20.7 26 55 120 212 DT-300 21 42 5.5 23.2 29 62 138 321 DT-400 21 50 8 26.2 34 74 163 576 DT-500 21 55 8 29.5 38 73 175 890 DT-630 21 60 10 34.5 45 80 205 1350

四、DTL铜铝鼻子技术参数（国标与非标差距很大）

A型（DTL）国标铜铝鼻子技术阐述






  A型 螺丝孔 板宽 板厚 管内径 管外径 穿线深度 长度 规格 Φ b S d D L1 L DTL-10 8.5 16 2.5 5.2 10 30 64 DTL-16 8.5 16 3 6.2 11 33 70 DTL-25 8.5 18 3.2 7.2 12 36 75 DTL-35 10.5 20.5 3.5 8.5 14 42 85 DTL-50 10.5 23 4 9.7 16 43 90 DTL-70 12.5 26 4.5 11.5 18 50 102 DTL-95 12.5 28 5 13.5 21 53 112 DTL-120 14.5 30 5.2 15.1 23 55 120 DTL-150 14.5 34 5.8 16.5 25 57 126 DTL-185 17 37 6.5 18.5 27 60 133 DTL-240 17 40 7 20.7 30 62 140 DTL-300 21 46 8.5 23.2 34 66 160 DTL-400 21 50 8.7 26.2 38 72 168 DTL-500 21 55 9 29.5 42 75 185 DTL-630 21 60 10.5 34.5 50 82 215 B型（DTL）非标铜铝鼻子技术阐述






  B型 螺丝孔 板宽 板厚 管内径 管外径 穿线深度 长度 规格 Φ b S d D L1 L DTL-10 8.5 14.5 2 6.5 10 28 64 DTL-16 8.5 14.5 2 6.5 10 28 64 DTL-25 8.5 16 2.2 7.3 11 28 68 DTL-35 10.5 18 2.3 8.5 12 31 74 DTL-50 10.5 20.5 2.6 9.5 14 38 82 DTL-70 12.5 23 3 11.5 16 41 92 DTL-95 12.5 26 3.2 13.8 18 43 98 DTL-120 14.5 28 3.6 15.4 20 46 104 DTL-150 14.5 30 4 16.8 22 47 113 DTL-185 17 33 4 18.8 24 52 120 DTL-240 17 35 4.7 20.5 28 57 130 DTL-300 21 42 5.5 23.5 32 61 148

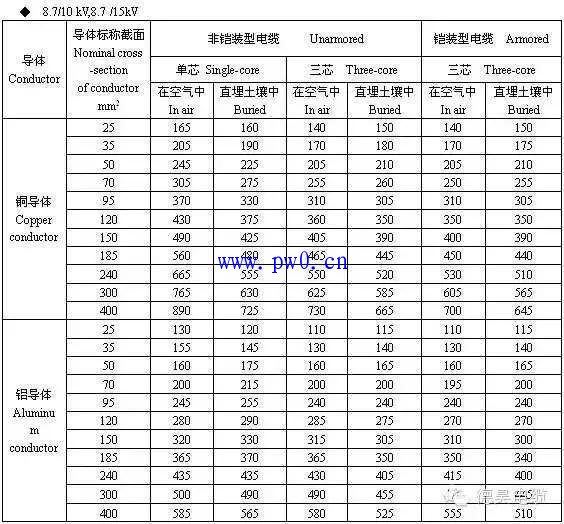

五、10kV铜芯、铝芯电缆载流量查询表

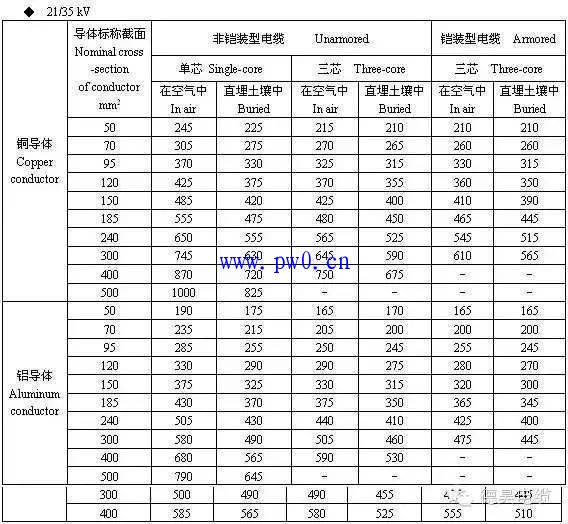

六、35kV铜芯、铝芯电缆载流量查询表

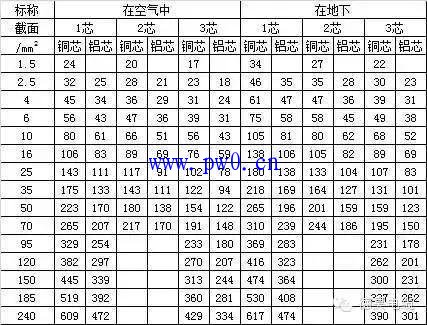

七、常用低压电缆载流量查询表

八、电力变压器高、低压熔丝配置查询表

序号 变压器容量( kva) 高压侧电流(A) 高压侧熔丝型号(A) 低压侧电流(A) 低压侧熔丝型号(A) 1 5 0.29 3 7.22 10 2 10 0.58 3 14.43 20 3 20 1.15 3 28.87 30 4 30 1.73 5 43.30 50 5 50 2.89 10 72.17 75 6 80 4.62 10 115.47 150 7 100 5.77 15 144.34 150 8 125 7.22 15 180.43 200 9 160 9.24 20 230.95 250 10 200 11.55 20 288.68 300 11 250 14.43 25 360.85 400 12 315 18.19 30 454.68 500 13 400 23.09 40 577.37 600 14 500 28.87 50 721.71 750

■高压侧熔丝选择:

1容量在100KVA以下者,高压侧按变压器额定电流的2-3倍选择。

2容量在100KVA以上者高压侧熔丝按变压器额定电流的1.5-2倍选择。

■低压侧熔丝选择

变压器低压侧熔片，按变压器额定电流选择。

九、（室内布线）铜芯线安全载流量与220V负荷对应情况表

序号 铜芯线规格 安全载流（A） 能承载负荷（kW） 1 1mm2 17 3.74 2 1.5 mm2 21 4.62 3 2.5 mm2 28 6.16 4 4 mm2 35 7.7 5 6 mm2 48 10.56 6 10 mm2 65 14.3 7 16 mm2 91 20.02 8 25 mm2 120 26.4

十、专变客户变压器对应低压无功补偿装置查询表

序号 变压器容量 应配置的无功补偿装置容量 低压无功补偿选配 1 100 kVA 30 30 2 125 kVA 37.5 30 3 160 kVA 48 60 4 200 kVA 60 60 5 250 kVA 75 60 6 215 kVA 64.5 60 7 400 kVA 120 120 8 500 kVA 150 150 9 630 kVA 189 200 10 800 kVA 240 250 11 1000 kVA 300 300 12 1250 kVA 375 400

目前市场上的无功补偿容量有：100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600

额定电压(V) 额定电流(A) 额定容量(kvar) 电容器配置 400 43.3 30 3路10kva r 400 86.6 60 4路15kvar 400 129.9 90 5路18kvar 400 173.2 120 5路24kvar 400 38.5 30 3路10kvar 400 77 60 4路15kvar 400 115.5 90 5路18kvar 400 154 120 5路24kvar

十一、1kV架空绝缘线能带负荷查询表

芯数 型号 平方 mm kg/km A 规格 电缆外径 理论重量 载流量

  1芯 JKLYJ 10 6.5 43.61 68 16 8 63.63 93

  25 9.4 92.34 125

  35 11 127.38 150

  50 12.3 175.46 185

  70 14.1 238.18 235

  95 16.5 322.69 295

  120 18.1 393.82 345

  150 20.2 490.33 395

  185 22.5 611.73 460

  240 25.6 772.48 550

  1芯 JKLGYJ 10月2日 11 119.25 68 3月16日 11.9 150.01 93

  4月25日 13.3 200.48 125

  Jun-35 14.4 248.96 150

  Aug-50 15.8 315.82 185

  Oct-70 17.5 410.93 235

  95/15 19.5 531.45 295

  120/20 21.2 649.29 345

  150/25 22.4 722.98 395

  185/30 24.5 896.67 460

  240/40 27.1 1133.48 550



十二、10kV架空绝缘线能带负荷查询表

芯数 型号 平方 mm kg/km A 规格 电缆外径 理论重量 载流量

  1芯 JKLYJ 10 11.6 122.89 77 16 12.6 147.94 100

  25 13.8 187.13 135

  35 14.8 225.01 160

  50 16.1 283.62 195

  70 17.8 180.89 245

  95 19.6 208.85 300

  120 21 227.76 350

  150 22.6 249.24 400

  185 24.2 270.72 460

  240 26.4 299.88 550

  300




  1芯 JKLGYJ 4月25日 14.3 224.75 135 Jun-35 15.4 275.4 160

  Aug-50 16.8 345.04 195

  Oct-70 18.5 443.52 245

  95/15 20.7 575.53 300

  120/20 22.4 697.41 350

  150/25 23.6 773.95 400

  185/30 25.7 952.62 460

  240/40 28.3 1195.6 550



十三、架空线路安全载流量对照表

对应温度 　载流量 A 线路型号 35℃ 40℃ 45℃ 50℃ 55℃ LJ-16 93 84 76 66 53 LGJ-16 97 88 79 68 56 LJ-25 120 109 98 85 69 LGJ-25 124 112 101 88 71 LJ-35 150 136 123 106 87 LGJ-35 150 136 123 106 87 LJ-50 190 172 155 134 110 LGJ-50 195 177 159 138 113 LJ-70 234 212 191 166 135 LGJ-70 242 220 198 171 140 LJ-95 290 263 237 205 168 LGJ-95 295 268 241 209 171 LJ-120 330 300 270 234 191 LGJ-120 335 304 274 237 194 LJ-150 388 353 318 275 255 LGJ-150 393 357 322 279 227 LJ-180 440 400 360 312 255 LGJ-185 450 409 369 319 261 LGJ-240 540 491 442 383 313
