室内电气配线管内穿线施工工艺

一、选择导线：应根据设计图纸要求选择导线。进户线的导线宜使用橡胶绝缘导线。相线、中性线及保护线的颜色加以区分，用淡蓝色的导线为中性线，用黄绿颜色相间的导线为保护地线。

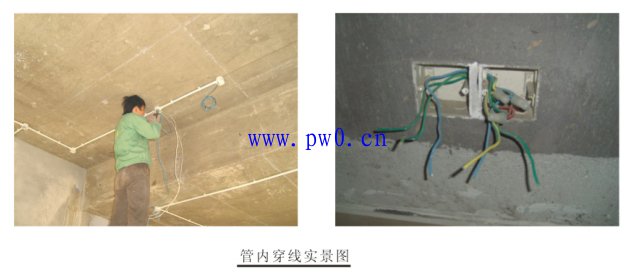

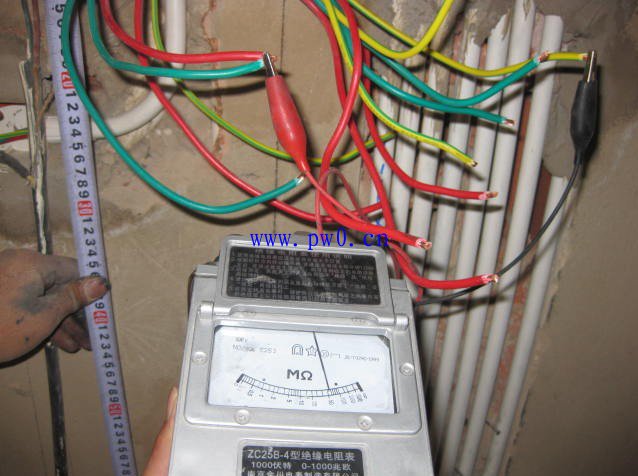

二、扫管：管内穿线一段应在架子全部架设完毕及建筑抹灰、粉刷及地面工程结束后进行。在穿线前将管中的积水及杂物清除干净。三、穿带线：导线穿管时，应先穿一根直径1.2-2.0mm的铁丝作带线，在管路的两端均应留有10-15mm的余量 。四、放线及断线 ：放线时应将导线至于放线架或放线车上。剪断导线时，接线盒、开关盒、插销盒及灯头盒内的导线预留长度为15cm;配电箱内导线的预留长度为配电箱箱体周长的1/2;出户导线的预留长度为1.5m。 五、管内穿线 ：导线与带线的绑扎后管内穿线；当管路较长或转弯较多时，可以往管内吹人适量的滑石粉；一人担任送线，另一人担任拉线 ；导线穿人钢管时，管口处应装设护线套保护导线等。六、绝缘摇测：照明电路一般选用500V ,量程为0-500V的兆欧表。照明线路的绝缘电阻一般不小于0.5MΩ，动力线路的绝缘电阻一般不小于1MΩ。
