低压配电系统接地形式讲解

低压配电系统接地形式讲解
低压配电网的接地形式需要考虑三方面的内容：
1.电气系统的中性线及电器设备外露导电部分与接地极的连接方式；
2.采用专用的PE保护线还是采用与中性线合一的PEN保护线；
3.采用只能切断较大的故障电流的过电力保护器还是采用能检测和切断较小的剩余电流的保护电器作为低压成套开关柜的接地故障防护。

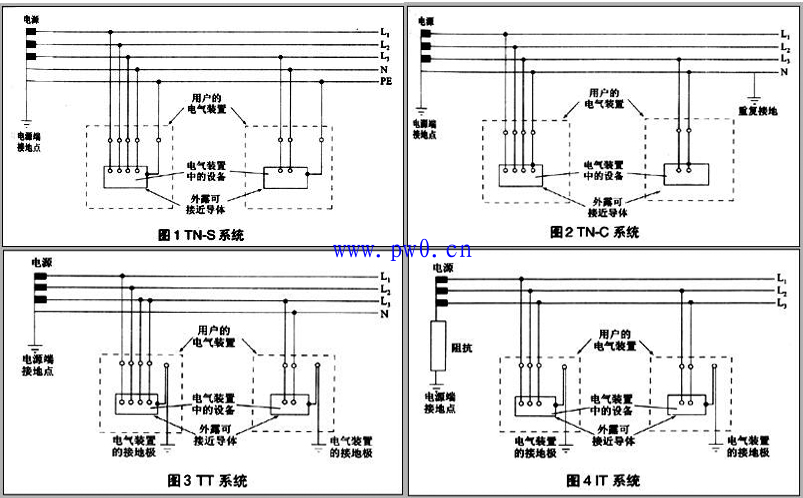

接地系统分为TN、TT和IT三种类型，这些接地系统的文字符号含义见表1。

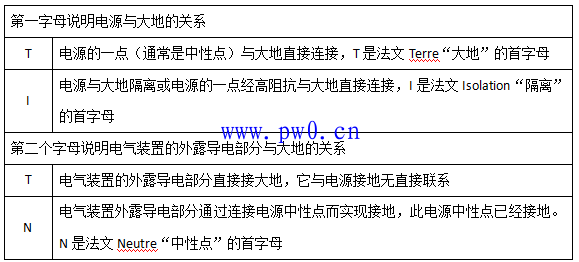

表1 接地系统文字符号的含义

从人身电击伤害的角度来看各类电源接地系统，则其效果都一样的，因此各类电源接地形式与安全准则无关。

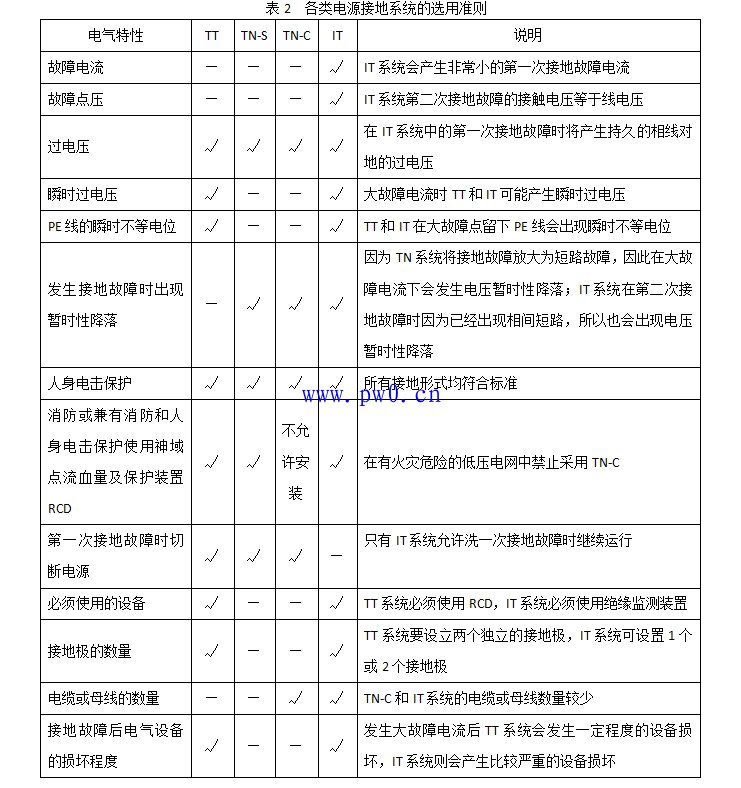

各类电源接地系统的选用准则见表2，选用电源接地系统的形式主要考虑到以下方面。
1.某些情况下必须强制采用某种电源接地系统。例如医院的手术室必须采用IT系统；
2.低压电网要求不间断供电的水平；
3.接地系统要满足低压配电网的运行要求和运行条件；
4.接地系统要满足低压配电网和负载的其他特性。

注：1.由于大电流接地故障会增加TN-C系统的危险性，因此在易发生火灾的场所，例如煤矿、有点、化工等场所不能使用TN-C电源接地系统。
2.无论采用何种电源接地系统，消防系统使用的RCD其整定值T△n≤500mA。
