功率因数符号是什么?功率因数符号图片

很多人都把功率因数误认为就是cosφ，并用cosφ作为功率因数符号。并以此为基础，得出有功功率P、无功功率Q和视在功率S之间的直角三角形关系。即：
　　P=S*cosφ （1）
　　Q=S*sinφ （2）
　　S2=P2+Q2 （3）
　　事实上，功率因数有定义以来，一直都是表示有功功率和视在功率或表观功率的比值，即：
　　λ=P/S。
　　功率因数也常用其英文Power Factor的缩写PF表示。
　　即功率因数的正确符号是λ或PF，不是cosφ，cosφ也早已名花有主，cosφ是位移因数的符号。
　　从式（1）可知，P/S=cosφ，也就是说，cosφ在数值上等于功率因数，那么，为何又说cosφ与功率因数是不同的概念呢？
二功率因数符号及功率因数计算公式
　　功率因数（Power Factor，缩写为PF）表示有功功率与视在功率的比值，常用λ表示，功率因数计算公式如下：
　　λ=P/S
　　视在功率定义为电压有效值U与电流有效值I的乘积，用S表示，基本单位为VA，即S=UI。视在功率也称表观功率。
　　视在功率计算公式如下：
　　S=UI （4）

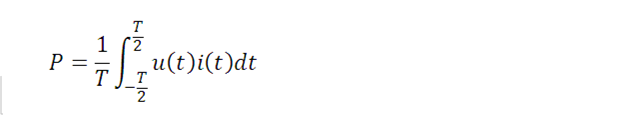

　　有功功率定义为瞬时功率在一个周期内的积分的平均值，用P表示，基本单位为W，假设交流电周期为T，电压、电流的瞬时值表达式分别为u(t)、i(t)，有功功率计算公式如下：
　　

（5）
　　有功功率也称平均功率。
　　上述视在功率计算公式（4）和有功功率计算公式（5）在任何情况下均能成立。
