低压成套开关柜导线颜色和字母标识图解

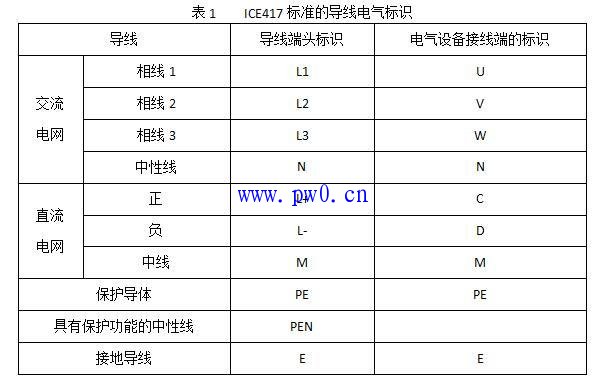

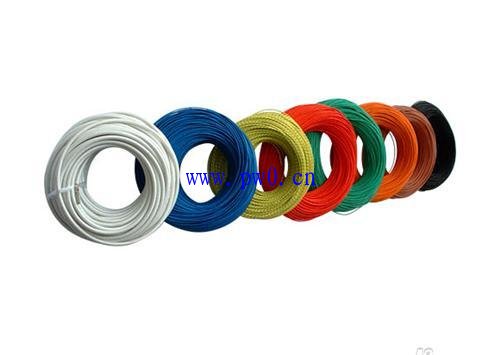

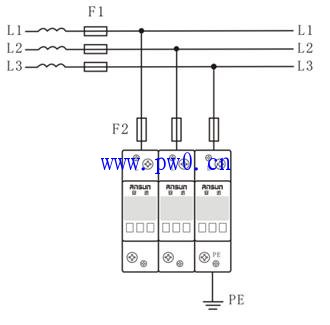

导线是连接电气设备的重要材料，通俗的讲就是电线。我们在成套的配电柜中经常见到的相线就是导线中的一种，还有就是配电柜、开关柜、配电箱中的接地线，也属于导线。那么，我们在常见的电气设计图纸中，如何来表示导线呢？接下来我们看一下ICE标准中所规定的导线的电气标识。

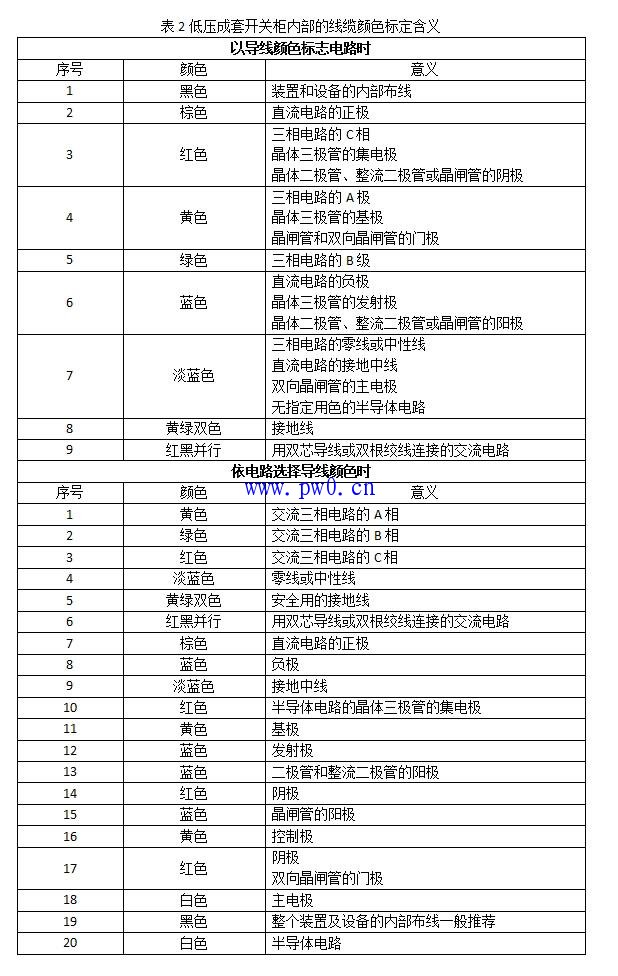

导线在低压成套开关柜中有着很重要的作用，其内部的导线颜色标识按照GB7947-2010《人机界面标志标识的基本和安全规则 导体颜色或字母数字标识》来定义。颜色色系的标定含义见表2。
