单相功率表接线技术方法

    在低压测量回路中，若负载所消耗的功率未超过功率表的量限，功率表可直接接入电路中，如图1-30所示。功率表的电流线圈和电压线圈各有一端的接线柱上注有“±”或“※”的符号，有符号的两端须接在一起并接在电源端，应注意极性，不得接错。

    在低压线路中，有些负载消耗的功率很大，超过了功率表的测量范围，此时就需要通过电流互感器测量功率，功率表经电流互感器的接线方法如图1-31所示。

    图1-30    单相功率表的接线方法

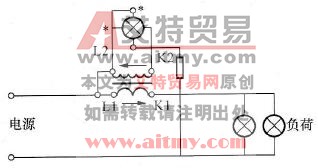

    图1-31    单相功率表经电流互感器的接线方法

    为使功率表的电流线圈和电压线圈的电源端处在同一电位，应将电流互感器的二次绕组L2和一次绕组L1连接起来。在单相电路中，功率表通过电流互感器测量功率，电流互感器的二次线圈可以不接地。
