电路图天天读(5):智能网关系统日历电路图设计
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-18
简介基于ARM9的物联网智能网关设计3.3系统日历电路设计智能网关需要一个准确的实时时钟,以保证系统走时准确,并能在掉电时正常计时。选用了PCF8563日历芯片,可以在初次启动后,保证

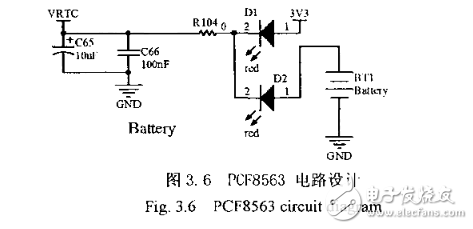

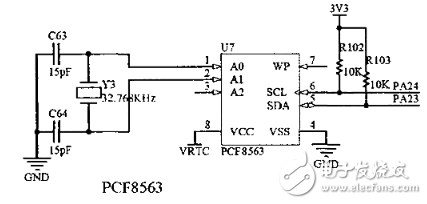

基于ARM9的物联网智能网关设计3.3系统日历电路设计智能网关需要一个准确的实时时钟,以保证系统走时准确,并能在掉电时正常计时。选用了PCF8563日历芯片,可以在初次启动后,保证系统时间的准确性,为了保证断电重启时无需重新配置时间,为该日历芯片配置了钮扣电池。电路原理如图3.6所示
通过I2C总线与控制器通信。它仅需提供电源和32.758KHZ的晶体振荡电路即可以正常工作。电池电路中,D1和D2导通二极管。在外接电源工作时,D1导通,D2的作用是防止电池漏电。当外接电源停止时,D2导通,DI的作用是防|1:电池通过电源电路流失电能。C65、C66对RTC电源进行滤波。
大家如有问题,欢迎在评论处讨论。
