三极管开关电路改进接法电路图

　　我们所设定的低电压准位未必就能使三极管开关截止，尤其当输入准位接近0.6伏特的时候更是如此。想要克服这种临界状况，就必须采取修正步骤，以保证三极管必能截止。图6就是针对这种状况所设计的两种常见之改良电路。

　　

　　图6 确保三极管开关动作，正确的两种改良电路

　　图6（a） 的电路，在基射极间串接上一只二极管，因此使得可令基极电流导通的输入电压值提升了0.6伏特，如此即使Vin值由于信号源的误动作而接近0.6伏特时，亦不致使三极管导通，因此开关仍可处于截止状态。

　　图6（b）的电路加上了一只辅助-截止（hold-off）电阻R2，适当的R1，R2及Vin值设计，可于临界输入电压时确保开关截止。由图6（b）可知在基射极接面未导通前（IB0），R1和R2形成一个串联分压电路，因此R1必跨过固定（随Vin而变） 的分电压，所以基极电压必低于Vin值，因此即使Vin接近于临界值（Vin=0.6伏特） ，基极电压仍将受连接于负电源的辅助-截止电阻所拉下，使低于0.6伏特。由于R1，R2及VBB值的刻意设计，只要Vin在高值的范围内，基极仍将有足够的电压值可使三极管导通，不致受到辅助-截止电阻的影响。

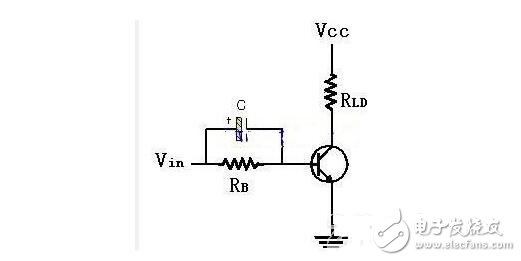

　　》》》加速电容器

　　

　　图7 加了加速电容器的电路

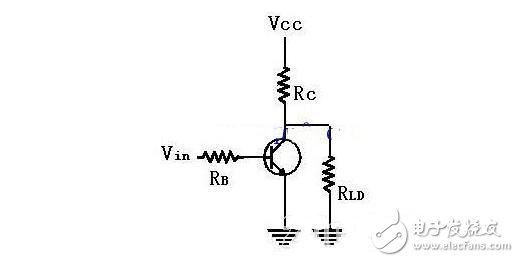

　　有时候三极管开关的负载并非直接加在集电极与电源之间，而是接成图8的方式，这种接法和小信号交流放大器的电路非常接近，只是少了一只输出耦合电容器而已。这种接法和正常接法的动作恰好相反，当三极管截止时，负载获能，而当三极管导通时，负载反被切断，这两种电路的形式都是常见的，因此必须具有清晰的分辨能力。

　　

　　图8 将负载接于三极管开关电路的改进接法

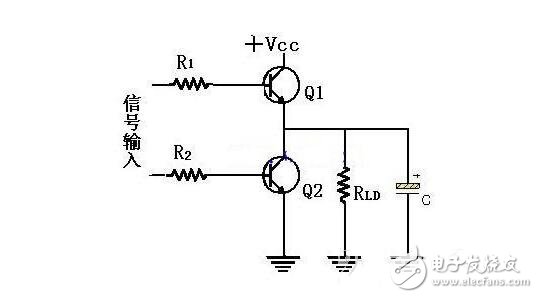

　　》》》图腾式开关

　　

　　图腾式开关

　　三极管开关应用之一》》》 驱动指示灯

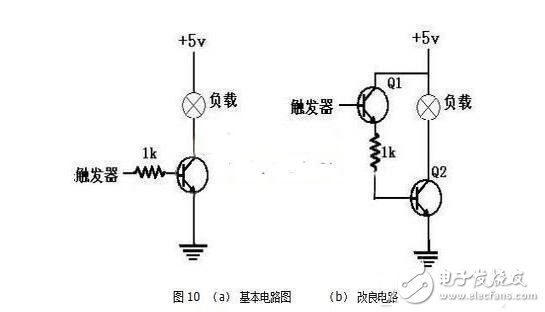

　　图10（a）即是利用晶体管开关来指示一只数字正反器（flip-flop）的输出状态。假使正反器的输出为高准位（一般为5伏特） ，晶体管开关便被导通，而令指示灯发亮，因此操作员只要一看指示灯，便可以知道正反器目前的工作状况，而不须要利用电表去检测。

　　有时信号源（如正反器）输出电路之电流容量太小，不足以驱动晶体管开关，此时为避免信号源不胜负荷而产生误动作，便须采用图10（b） 所示的改良电路，当输出为高准位时，先驱动射极随耦晶体管Q1做电流放大后，再使Q2导通而驱动指示灯，由于射极随耦级的输入阻抗相当高，因此正反器之须要提供少量的输入电流，便可以得到满意的工作。

　　数字显示器图10（a）之电路经常被使用于数字显示器上。
