电路图天天读（22）：智能水文监控系统模块电路

　　水位、水温、流速等水文数据的测量一直是水电站部门的重点，目前，国内水文采集系统功能多以数据的采集和传输为主，少有根据现场的水情自动控制水利设备的功能。设计的智能水文监控系统可以由水文管理者通过主控计算机设置水位的上下限，以实现自动控制水利设备的运转;也可以在网络出现故障时直接在现场通过按键进行上下限设置;目前国内同类产品中少有对智能监控系统进行自检的功能。本系统可以随时通过上位机软件设定的模拟水位信号对不同位置的智能监控系统进行检查，确定数据是否误差过大，以保证数据的安全和可靠性。

　　数据采集前端AD电路模块

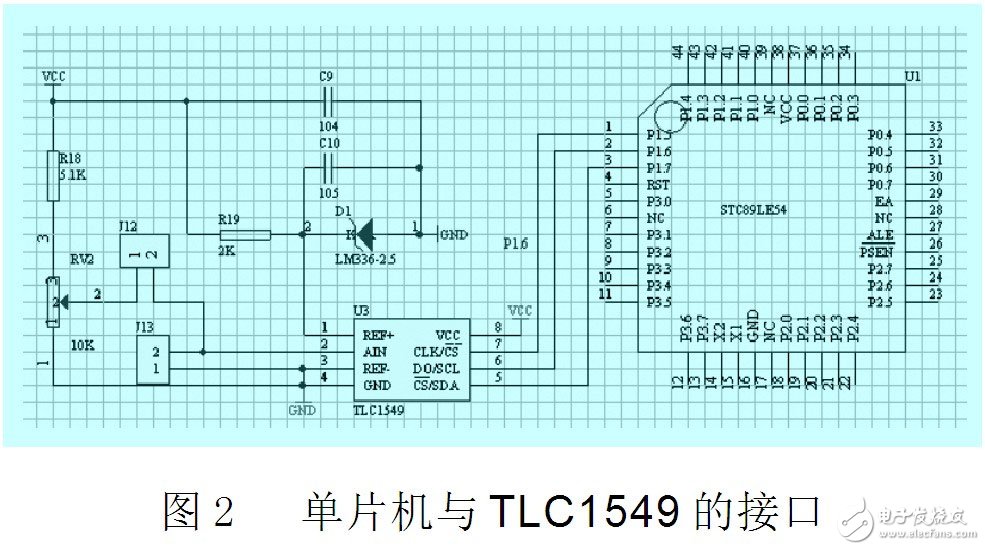

　　通常水文信息的采集多使用不同公司开发的各种传感器，其中一些传感器的输出量直接为开关量或数字信号，但是很多类传感器的输出是反应被测的非电量的模拟电压或模拟电流信号，这类传感器输出的模拟电压或电流信号需要转换为相对应的数字信号才可以被微控制器处理。因此本系统设计了用于模数转换的功能模块，该模块使用的A/D转换器是TI公司生产的10 位模拟转换串行器件TLC1549］。TLC1549以串行方式送给单片机，TLC1549的三个控制管脚与单片机P1口的P1.7（数字信号的输出端）、 P1.6（时钟）、P1.5（片选）三个通用I/O相连，构成串行接口，由单片机内部程序产生时钟，控制单片机与TLC1549的数据传送。单片机与 TLC1549的接口电路如图2所示：

　　
