学好嵌入式系统电路入门之——无源元件

　　为了能够更好的理解电路，首先让我们来了解一下构成电路的各个元器件的工作特性。电路组成中不可或缺的无源元件。

　　电阻、电容器、线圈等被称为无源元件，主要用于消耗、储存、释放电力，以实现功率放大、整流等控制操作。

　　（1） 电阻的工作

　　电阻也称为电阻器，可通过阻止电流运行来对电流进行控制，利用电流的改变影响电压，通过电流可产生任意电压。

　　电阻值的单位为Ω（欧姆），电阻值越大其对电流的阻止能力就越强，因此通过的电流也就越小。

　　在电阻的两端连接电压后，电流就可以流通。电流与电压成正比，与电阻成反比。这就是欧姆定律。利用欧姆定律，我们可以计算出电流、电压、以及电阻的值。

　　（2） 电容器的工作

　　电容具有储存电量，并将储存的电量释放出来的功能。电容器的容量被称为静电容量，其单位为F（法拉）。

　　电容器的构造是将电介质（绝缘体）夹在电极中，因此直流电无法通过，但在接通交流电后，电容器则可实现蓄电与放电的重复运行而形成电流。“只有交流电流才能通过”，这就是电容器的作用。

　　

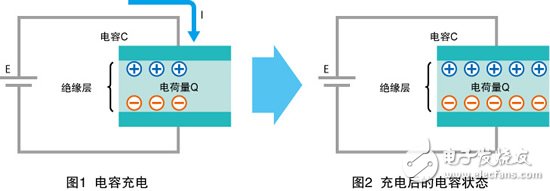

　　电容器在接入直流电后，会使电源正极的正电荷和负极的负电荷进行充电（带电）（图1充电状态）。而在电容器静电容量的电荷不断充电达到饱和时，电流就不再流通。（图2稳定状态）

　　当电容器接通交流电压

　　

　　图3

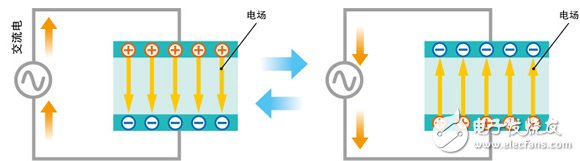

　　电流的流向发生异常变化，电容器的充、放电将持续进行（图3）。这可以看做是和电介质中交流电不断流通一样的“通交”，从而形成电流。交流电中的电阻被成为容抗，其单位为Ω（欧姆）。

　　（3） 线圈的工作

　　线圈也叫做电感线圈。线圈是用导线围绕并制成的元件。导线在接通电流后可产生磁场，从而存储能量。该容量为电感系数，其单位是H（亨利）。

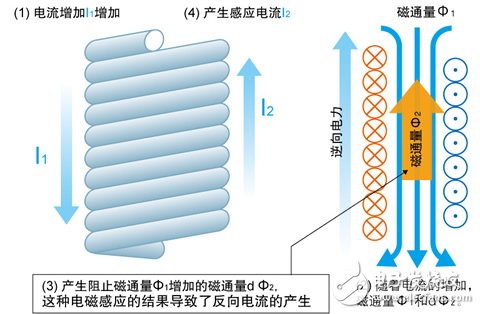

　　导线将根据电流的方向产生右旋磁场（右旋定律）。在导线制成的线圈周围会形成定向磁场。而线圈内的磁场变化和感生电流的方向会有减少磁场变化趋势。这就是楞次定律。因此，线圈不能接通交流电，只用作直流电的接通。

　　将导体接通电流后将在电流方向产生右旋磁场。电流I磁场B）

　　

　　图4

　　

　　图5 楞次定律

　　感生电流产生磁场的方向一定是减少线圈内磁感线数变化的方向。

　　滤波器电路-HPF与LPF

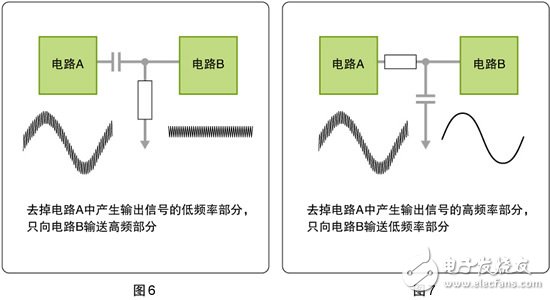

　　去除不需要的信号，只保留特定频率的电路叫做滤波器电路。比如，将电阻（R）与电容器（C）都为串联连接的RC串联电路中电阻的（Vr）电压作为电路的输出电压，那么我们就不能够只输出电压信号中的高频率部分而将低频率部分。这种特性被成为HPF：High-pass filter（图6）。

　　反之，如果把电容C上的电压作为输出，那么我们就不能够只输出输入电压信号中的低频率部分，而减少高频率部分。这种滤波器电路被称为LPF：Low-pass filter（图7）。

　　
下期：学好嵌入式系统电路入门之——二极管/晶体管/FET
