恒流源电路的工作原理和应用详解
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-18
简介恒流源电路的工作原理 恒流源是输出电流保持不变的电流源,而理想的恒流源为: a)不因负载(输出电压)变化而改变。 b)不因环境温度变化而改变。 c)内阻为无限大。 恒流源之
恒流源电路的工作原理
恒流源是输出电流保持不变的电流源,而理想的恒流源为:
a)不因负载(输出电压)变化而改变。
b)不因环境温度变化而改变。
c)内阻为无限大。
恒流源之电路符号:
理想的恒流源 实际的流源
理想的恒流源,其内阻为无限大,使其电流可以全部流出外面。实际的恒流源皆有内阻R。

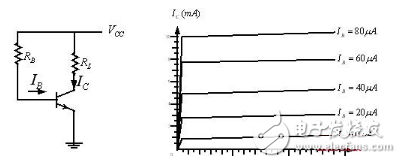

三极管的恒流特性:
从三极管特性曲线可见,工作区内的IC受IB影响,而VCE对IC的影响很微。
因此,只要IB值固定,IC亦都可以固定。
输出电流IO即是流经负载的IC。

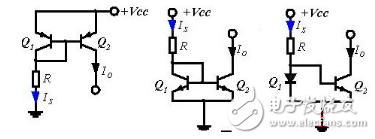

电流镜电路Current Mirror:
电流镜是一个输入电流IS与输出电流IO相等的电路:
Q1和Q2的特性相同,即VBE1 = VBE2,β1 = β2。
优点:
三极管之β受温度的影响,但利用电流镜像恒流源,不受β影响,主要依靠外接电阻R经 Q2去决定输出电流IO(IC2 = IO)。
例:
三极管射极偏压设计
范例1:
从左边看起:基极偏压
所以 VE=VB - 0.6=1.0V
又因为射极电阻是1K,流经射极电阻的电流是
电脑桌面壁纸
所以流经负载的电流就就是稳定的1mA
范例2.
这是个利用稳压二极管提供的基极偏压5.6V
VE=VB - 0.6= 5V
流经负载的电流手机主题下载
范例3.
这个例子有一点不同:利用PNP三极管供应电流给负载电路。首先,利用二极管0.6 V的压降,提供8.2 V基极偏压(10 – 3 x 0.6 = 8.2)。 4.7 K电阻只是用来形成通路,而且不希望(也不会)有很多电流流经这个电阻。
VE=VB + 0.6=8.8V在线计算器
PNP晶体的560欧姆电阻两端电位差是1.2V, 所以电流是2mA
晶体恒流源应用注意事项
如果只用一个三极管不能满足需求,可以用两个三极管架成:
或是
也可以是
请您注意:恒流源是一个二端子的零件。市面上也有“稳流二极管” (current regulaTIng diode, CRD)供小电流应用。大电流应用时,可以用IC稳压器串联电阻,或是使用MOSFET的方法。
