安规电容是什么？安规电容电路图与分类详解

　　1、安规电容介绍

　　

　　安规电容是指用于如许的场合，即电容器掉效后，不会导致电击，不危及人身安然。安規電容常日只用于抗干擾電路中的濾波感导。

　　安规电容的放电和通俗电容不一样，通俗电容在外部电源断开后电荷会保留很长时辰，假如用手触摸就会被电到，而安规电容则没这个问题。处于安然考虑和EMC考虑，一般在电源进口建议加上安规电容。

　　在交流电源输入端，一般需要增添3个安然电容来按捺EMI传导干扰。它们用在电源滤波器里，起到电源滤波感导，拜别对共模，差模工扰起滤波感导。

　　Y电容：

　　在前哨和地线之间以及在零线和地线之间并接的电容，一般统称为Y电容。 这两个Y电容邻接的位置对照关键，必需需要相符相关安然标准， 以防引起电子设备漏电或机壳带电，随意草率危及人身安然及生命。它们都属于安然电容，除夜而要求电容值不克不及偏除夜，而耐压必需较高。一般景遇下，工作在亚热带的机械，要求对地漏电电流不克不及跨越0.7mA;工作在温带机械，要求对地漏电电流不克不及跨越0.35mA。是以，Y电容的总容量一般都不克不及跨越4700PF（472）。

　　Y电容的电容量必需受到限制，除夜而达到节制在额定频率及额定电压感导下，流过它的漏电流的除夜小和对系统EMC机能影响的方针。GJB151规定Y电容的容量应不除夜于0.1uF。Y电容除相符响应的电网电压耐压外，还要求这种电容器在电气和机械机能方面有足够的安然余量，避免在极端恶劣环境前提下泛起击穿短路现象，Y电容的耐压机能对珍爱人身安然具有首要意义。

　　迥殊指出：作为安然电容的Y电容，要求必需取得安然检测机构的认证。Y电容外不雅多为橙色或蓝色，一般都标有安然认证标记（如UL、CSA等标识）和耐压AC250V或AC275V字样。然而，颇┞锋正的直流耐压高达5000V以上。 必需强调，Y电容不得随意哄骗标称耐压AC250V或者DC400V之类的通俗电容来代用。

　　X电容：

　　在前哨和零线按捺之间并联的电容，一般称之为X电容。因为这个电容邻接的位置也对照关键，同样需要相符相关安然标准。X电容同样也属于安然电容之一。按照实际需要，X电容的容值准许比Y电容的容值除夜，但此时必需在X电容的两端并联一个安然电阻，用于防止电源线拔插时，因为该电容的充放电过程而致电源线插头长时辰带电。安然标准规定，当正在工作之中的机械电源线被拔掉落时，在两秒钟内，电源线插头两端带电的电压（或对地登基）必需小于本来额定工作电压的30%。

　　作为安然电容之一的X电容，也要求必需取得安然检测机构的认证。X电容一般都标有安然认证标记和耐压AC250V或AC275V字样，但颇┞锋正的直流耐压高达2000V以上，哄骗的时刻不要随意哄骗标称耐压AC250V或者DC400V之类的的通俗电容来代用。

　　常日，X电容多选用纹波电流对照除夜的聚脂薄膜类电容。这种类型的电容，体积较除夜，但其准许刹时充放电的电流也很除夜，而其内阻响应较小。通俗电容纹波电流的指标都很低，动态内阻较高。用通俗电容代替X电容，除了电容耐压无法知足标准之外，纹波电流指标也难以相符要求。

　　2、安规电容分类

　　安规电容分为x型和y型。交流电源输入分为3个端子：前哨L/零线N/地线G，（L=Line， N=Neutral， G=Ground）。跨于“L-N”之间，即“前哨-零线”之间的是X电容；跨于“L-G/N-G”之间，即“前哨-地线 或 零线-地线”之间的是Y电容。前哨与零线之借居个电容就像是“X”，而前哨与地线之借居个电容像个“Y”，这些都不是按什么材质来分的。

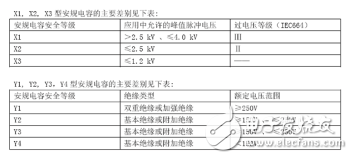

　　因为前哨与零线跨接电容，受电压峰值的影响，为避免短路，对照注重的参数就是耐压等级，在电容值膳绫腔有定限制值。所以X型安规电容按能承受的脉冲电压分为X1，X2，X3电容。

　　前哨与地线跨接电容要涉及到漏电安然的问题，是以它注重的参数就是绝缘等级，太除夜的容值电容会在电源断电后对人对器件发生影响。所以Y型安规电容按绝缘等级分为Y1，Y2，Y3，Y4电容。
