自动跟踪太阳光控制器电路

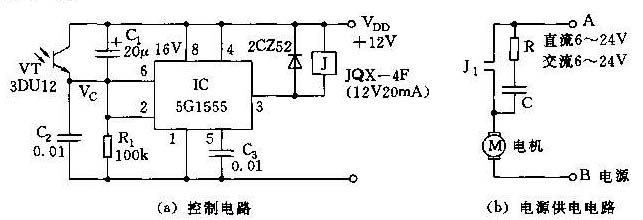

    如图示，控制电路由NE555和光敏三极管、R1、C1、C2等组成。光敏管3DU12当阳光照射到光敏管时，由于其内阻变小，使555电路的2、6脚的电压大于6脚的阈值电平2/3VDD，电路处于复位状态，3脚输出为低电平，使继电器J吸合，图（B）的J1触点接通，电机M启动，带动齿轮缓慢旋转。转至某一角度，光敏管因光照减弱而使其内阻逐渐加大，这时由于C1充电使2脚电位下降，光该脚电平低于1/3VDD时，555电路翻转，3脚输出呈高电平“1”继电器J释放，电机因断电停转，当阳光再次照射光敏管时，电机又启动，支阳光进行跟踪。
